Новый DTM (Интерактивный)

Во вкладке Сетка / ЦМП, в группе Создание ЦМП: Нажмите Интерактивная новая ЦМП, чтобы создать цифровую модель рельефа (ЦМР)/каркас топографической поверхности на основе данных, выбранных в Визексе. Данные могут включать в себя изолинии, высотные отметки, облака точек, лидарную съемку или данные съемки.

Вы можете создать ЦМП из слоя, который не является активным слоем редактирования. Это дает возможность, например, построить ЦМП с помощью данных CAD/ГИС, избежав преобразования этих данных в формат стрингов Micromine.

Если ни один объект не выбран, Ассистент выбора проведет вас через весь процесс:

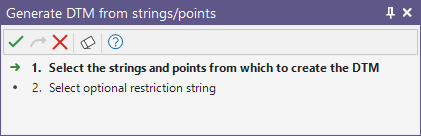

  1. Выберите строки или точки для создания ЦМП из:

    2. В случае если вы намерены работать со стрингами, перед тем как создать каркас, вам нужно будет выбрать верхний или внешний стринг. Этот стринг используется в качестве пограничного стринга и снаружи него треугольники создаваться не будут. Если вы выбрали промежуточный стринг, он будет использоваться как пограничный.

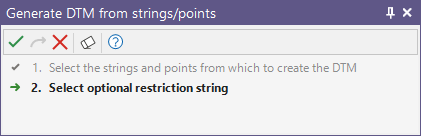

  1. При необходимости выберите замкнутую строку (из любой строки или слоя САПР/ГИС), чтобы ограничить степень триангуляции:

  1. Примите выбор стрингов.

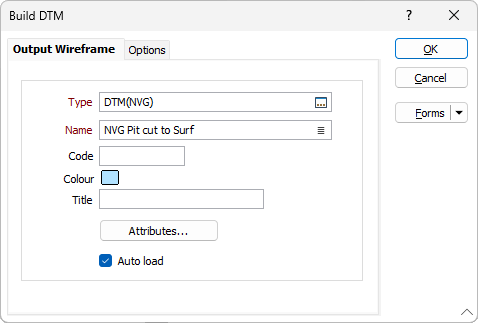

  2. В форме Построить ЦМП укажите свойства выходного каркаса и установите Опции.

Тип

Выберите один из типов каркаса в текущем проекте, дважды щелкнув в поле ввода Тип. Тип каркаса — это название, используемое для классификации каркасов. Все каркасы одинаковы, независимо от их типа — это наборы треугольников, атрибутов и метаданных.

Имя

Двойным щелчком мышки (или с помощью кнопки поиска) выберите имя каркаса, который вы хотите использовать в данном процессе.

Код

Введите в поле любой применимый Код для выходного каркаса.

Цвет

Используйте поле Цвет, чтобы выбрать цвет выходного каркаса.

Заголовок

Вы можете ввести Заголовок выходного каркаса в соответствующем поле.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы установить стандартные и заданные пользователем атрибуты каркаса. При сохранении каркаса вам нужно задать стандартные атрибуты (цвет, заголовок и т.п.).

Автозагрузка

Выберите данную опцию, чтобы загрузить каркас в графический просмотр после того как он будет создан. Если вы не активируете данную опцию, вам необходимо дважды щелкнуть левой кнопкой мыши по Типу набора форм Каркас в панели Типы слоев Визекса, чтобы вывести его в просмотр.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

Настроив параметры обработки, нажмите на кнопку Запустить и запустите функцию.
