Новая плоскость по точкам

Во вкладке Сетка / ЦМП, в группе Создание ЦМП, нажмите на Создать плоскость по точкам для того, чтобы создать каркас из точек в плоскости. Вы можете задать полигональное ограничение, с помощью которого обрежете края треугольника. Значения Z в файле ограничений будут пересчитаны и включены в процесс триангуляции поверхности.

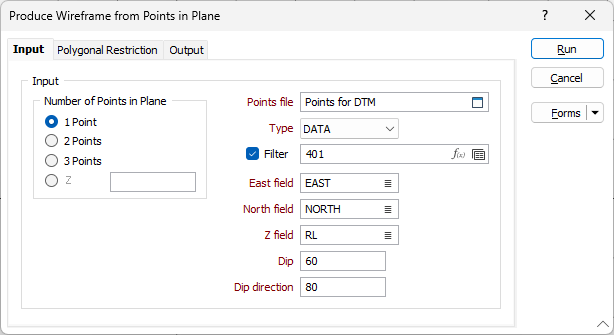

Ввод

Количество точек в плоскости

Укажите количество точек в плоскости в соответствии с их количеством в Файле точек. Если известна только 1 точка, то для того, чтобы задать центральную точку и поворот плоскости, необходимо указать Падение и Направление падения. Укажите падение для 2 точек. Выберите 3 точки для определения центра вращения, падения и направления падения из файла точек. Выберите опцию 'Z' для создания горизонтальной плоскости и задайте значение Высоты (Z).

Файл точек

Выберите тип файла, а затем дважды щелкните левой кнопкой мыши и укажите имя файла из списка. Этот файл должен содержать точки, которые вы намерены использовать в процессе. Если вы хотите работать с определенными записями, задайте фильтр.

Поля Восточных, Северных и Z координат

Укажите имена полей файла точек, в которых хранятся Северные, Восточные и Z координаты.

Падение и направление падения

При выборе 1 точки определите падение и направление падения для одной точки, моделирующей ЦМП и высоту, а затем базовую высоту. Если вы выбрали 2 точки, определите падение. При выборе трех точек, центр вращения, падение и направление падения определяются в файле точек.

Вывод

Тип и Имя

Введите или дважды щелкните левой кнопкой мыши (F3) и выберите Тип (ЦМП) и Имя каркасной модели поверхности, которая будет создана процессом.

Код

Задайте символьный код, который необходим, чтобы отличить этот каркас от других каркасов. Например, в качестве кода вы можете использовать код породы, который впоследствии можно применять в виде фильтра при оценке объемов, запасов и т.д.

Цвет

Дважды щелкните левой кнопкой мыши (F3) и выберите Цвет, который будет использован для отображения созданного каркаса.

Заголовок

Укажите Заголовок для создаваемой каркасной модели.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Ограничение по полигонам

Вывод

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

Наконец, щелкните по кнопке Запустить для запуска функции.
