Новая ЦМП

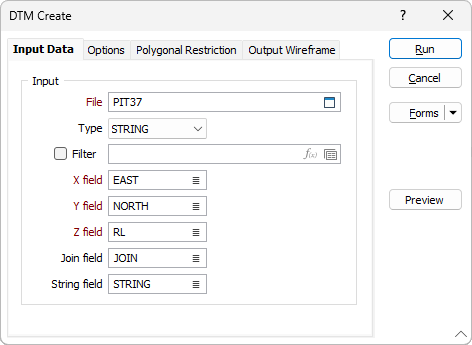

Во вкладке Сетка / ЦМП, в группе Создание ЦМП: Нажмите Новая ЦМП, чтобы создать цифровую модель рельефа (ЦМП)/каркас топографической поверхности из файла, содержащего такие данные, как контуры, высоты точек, облака точек, данные LiDAR или точки данных съемки.

Ввод

Файл

Введите имя и тип файла ввода. Процесс создает ЦМП из файла, содержащего точки с координатами X, Y и Z. При необходимости, задайте фильтр для выборочной обработки записей.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых хранятся Северные и Восточные и Z координаты.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

После того как вы зададите опции обработки, ограничения и параметры вывода, нажмите на опцию Запустить.
