Опции

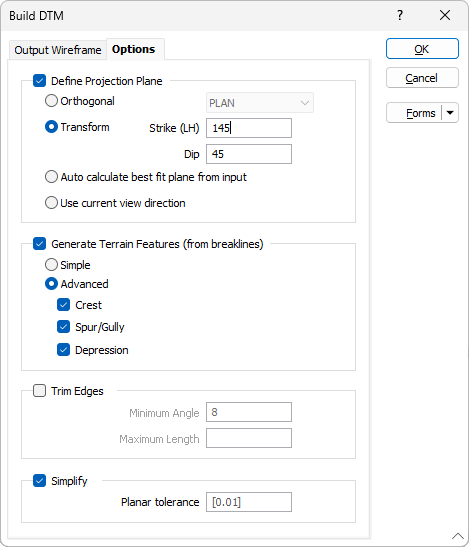

Во вкладке Опции диалогового окна Создать ЦМП, вы можете задать опции определения плоскости проекции, указать как будет минимизирована поверхность, и как будут обрезаны края каркаса вывода (Каркас на выходе).

Определить плоскость проекции

Задайте Ортогональную (НА ЗАПАД, НА СЕВЕР, ПЛАН) или Неортогональную плоскость проекции, с помощью которой будет задано направление, вдоль которого стринг или контур будет растянут для того, чтобы создать открытую поверхность.

Если вы выбрали опцию Неортогональная, задайте Простирание и Падение, которые будут использованные для процесса. Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (право/лево); В данном случае предполагается, что сторона простирания - слева. При левостороннем простирании структура имеет уклон влево вниз, если смотреть на неё вдоль направления простирания.

Автоматический расчет соответствующей плоскости на основе вводимых данных

Выберите эту опцию для расчета наиболее подходящей плоскости из данных ввода.

Использовать направление текущего вида

Выберите эту опцию, чтобы использовать текущее направление взгляда в качестве плоскости проекции ЦМП.

Создать рельеф поверхности (из ограничительных линий)

Работа с этими опциями подразумевает наличие стрингов (которые должны быть изолиниями) во вводных данных.

Простой

Данная опция активирована по умолчанию. В случае если стринги обрабатываются как изолинии, замыкание стринга изолинии на себя запрещено. Вместо этого выбрана опция соединения со следующим стрингом изолинии. В случае если опция Простой отключена, стринг можно замкнуть на себя для того, чтобы создать более плоскую грань.

Вероятнее всего, вам будет необходимо отключить эту опцию, если вы создаете ЦМП из проекта карьера, в котором имеется дорога.

Расширенные опции

Выберите эту функцию для создания расширенного рельефа поверхности (возвышения, хребты/уступы или низменности).

Пример: Создать хребты

Обрезать края

Выберите эту опцию для того, чтобы обрезать края ЦМП в случае, если они имеют допуски по длине или узкие углы.

Вы можете выбрать одну или обе следующие опции:

Минимальный угол

Края солида, которые имеют длину меньше, чем указанный Минимальный угол, расцениваются как неверные и обрезаются.

Максимальная длина

Края солида, которые имеют длину больше, чем указанная Максимальная длина, расцениваются как неверные и обрезаются.

Поскольку процесс "обрезать края" обрежет данные по точкам, вы можете добавить дополнительные линии к данным ввода, чтобы избежать чрезмерного отсечения. Подобные линии "усечения" не следует путать с вводными "стрингами ограничения", которые можно использовать для ограничения пределов ЦМП.

Упрощение

Установите флажок Упростить, если вы хотите уменьшить количество вершин в триангуляции, исключив те точки, которые можно удалить, не вызывая перемещения триангуляции на величину, превышающую указанное значение допуска.

Планарный допуск

Эта опция делает более удобным управление созданием ЦМП из очень больших наборов данных, таких как ЛИДАР.

Введенное вами значение (в единицах сетки) определяет максимальное расстояние для продвижения триангуляции в любом направлении после удаления вершин. Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.

Примечание: Для очень больших наборов данных (таких как LiDAR) может быть важно выполнить Отбор точек этап предварительной обработки, чтобы уменьшить количество точек данных во входном наборе данных, сохраняя при этом целостность данных.

Предварительный просмотр

Если вы определяете неортогональную плоскость проекции, в диалоговом окне вам становится доступна кнопка Предпросмотр. Если вы нажимаете на эту кнопку, рабочая плоскость выделяется в Визексе, ее можно вращать, чтобы в интерактивном режиме заполнить параметры ввода для Простирания и Падения.

У вас имеется возможность отредактировать эти значения в окне Свойства. Обратите внимание на то, что вы не сможете отредактировать или переместить данные, отображаемые в предварительном просмотре. В связи с этим параметры Min и Max в окне Свойства отключены.

Пример: Обрезать края
