Отбор точек

Во вкладке Условное, в группе Поверхность, функция Отбор точек используется для сокращения количества точек данных во вводном наборе данных, при этом сохраняется целостность данных. Этот процесс является этапом предварительной обработки наборов данных плотности (например: LIDAR).

Эта опция также доступна во вкладе Стринги, в группе Утилиты (меню Точки).

Функция использует данные полей координат X,Y,Z (мин. и макс.) и параметры размеров сетки. Эта функция оставляет только одну точку в каждом кубе - точку, которая ближе всех находится к центру куба.

Существует ограничение относительно размера создаваемой 3D-сетки. В настоящий момент общее количество ячеек должно быть меньше 2,5 млн.

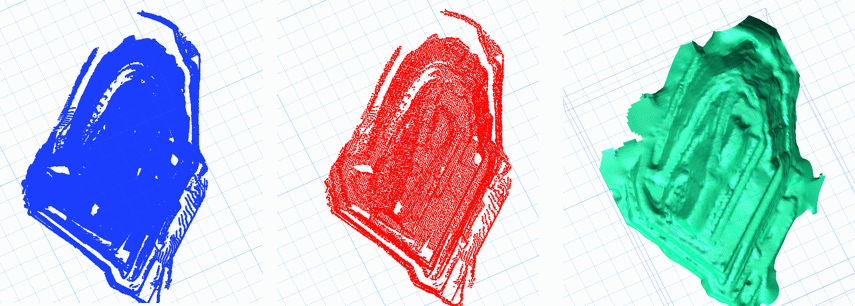

В следующем Закрытопримере показаны данные лидарной съемки карьера (500 000 точек), на которых был произведен отбор данных с расширением 10м^3 (17 000 точек), а затем была построена поверхность с использованием алгоритма функции Условное моделирование | Облако точек.

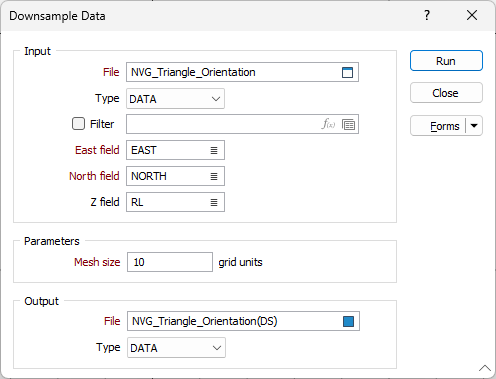

Ввод

Файл

Двойным щелчком мыши (либо с помощью кнопки поиска) выберите Файл ввода. Обычно Типом файла ввода является файл DAT, содержащий точечные данные лидарной съемки.

Поля Восточных, Северных и Z координат

Укажите имена полей Восточных, Северных и (по желанию) Z координат, которые хранятся в Файле ввода. Эти координаты будут использованы для определения размеров созданной сетки.

Параметры

Размер сетки

Значение размера сетки (в единицах сетки) будет определять размер отдельных треугольников, создаваемых в модели, и от него зависит продолжительность процесса создания каркасов. Чем меньше значение, тем больше времени занимает процесс. Соответствующее значение будет зависеть от границ и плотности данных.

Используйте небольшое значение для маленьких границ и сжатых данных. Возьмите более крупное значение для расширенных и несложных данных. Начните с большого значения, а затем уменьшите это значение для того, чтобы сгладить результат.

Несмотря на то, что нижележащая сетка является трехмерной, самый простой способ представить результат применения данного параметра - это рассмотреть квадрат, чьи стороны будут равны длине сетки.  Проведите диагональ для разделения квадрата на два треугольника.  Они будут такого же размера, что и треугольники в итоговом каркасе.

Файл вывода

Файл

Укажите (двойным щелчком левой кнопки мыши или с помощью кнопки поиска) Файл вывода. Обычно стандартным типом файла вывода является файл точек DAT.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

Нажмите на кнопку Запустить для запуска процесса.

Примечание: для более продуктивного использования ресурсов процессора в работе с различными приложениями и задачами, при запуске операций, требующих больших объемов вычислений, вы можете уменьшить количество ядер, используемых программой приложения.

Чтобы изменить количество ядер, которое может использовать приложения.

  1. Нажмите на вкладку Проект, чтобы открыть меню.

  2. Нажмите на вкладку Ресурсы, расположенную в форма Опции | Система | Опции системы.
