Вкладка Отображение

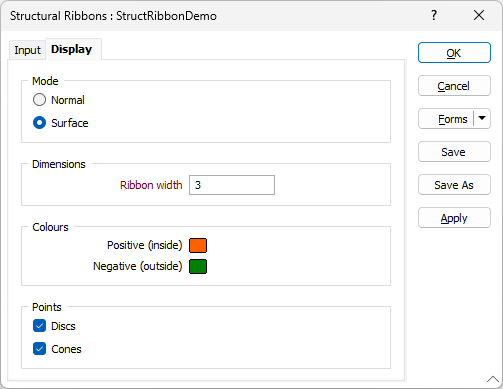

На вкладке Отображение формы Структурные ленты можно задать размеры и цвета отображения структурной ленты.

Режим

Выберите режим создания структурной ленты: Нормальный или Поверхностный.

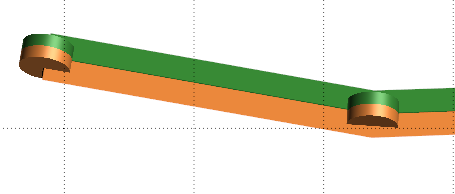

• Нормальный – лента создается плоской, обращенной к камере, при этом положительная сторона ленты и все точки находятся слева от сегмента.

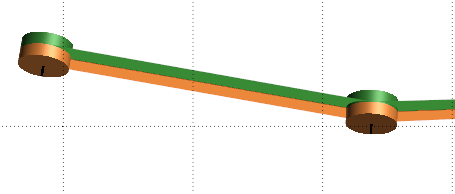

• Поверхностный – лента создается сверху вниз, прилегая к «поверхности», при этом положительная сторона ленты и все точки находятся на «обратной стороне».



Размеры

Параметры в разделе Размеры позволяют задать значения масштаба, радиуса и длины для отображения.

Цвета

Параметры Цвета используются для определения цветов, используемых для отображения дисков и конусов структурных данных.

Выберите цвет для верхней и нижней части полилиний (ленты).

Точки

Установите флажок Диски, чтобы отобразить структурные диски на ленте в точках соединения.

Установите флажок Конусы, чтобы отобразить конусы для каждой точки на ленте.

После настройки необходимых параметров отображения нажмите кнопку ОК, чтобы создать структурное ленточное отображение.

Отображаемую структурную ленту можно редактировать и перемещать в интерактивном режиме, используя методы, описанные в Взаимодействие со структурными данными.
