Вывод

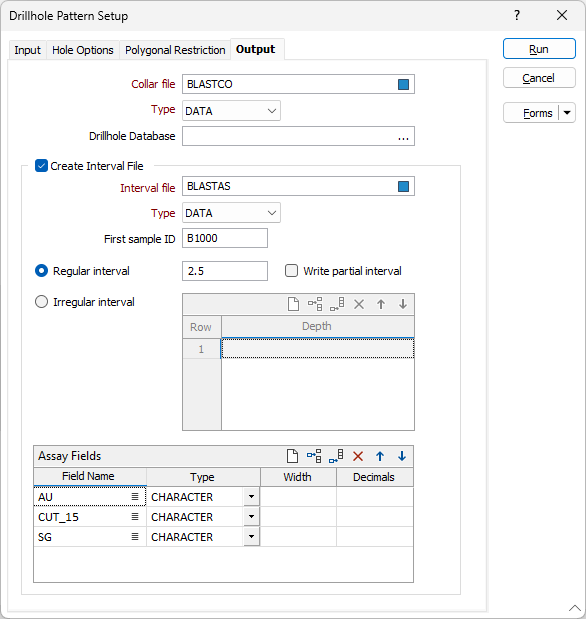

On the Output tab of the Drillhole Pattern Setup form, select a file type and enter the Name of the output Collar file.

You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Устья скважин, созданные в результате этого процесса, будут записаны в данный файл.

База данных скважин

Если на выводе вы указываете Файлы устьев и (на свое усмотрение) Файлы интервалов, вы можете связать эти файлы с помощью Базы данных скважин.

Если поле База данных скважин является пустым, функция запустится без попытки связать файлы вывода с Базой данных скважин. Если поле Базы данных скважин НЕ пустое, применяется следующий сценарий:

Сценарий	Действие
База данных скважин не существует. Файлы вывода не существуют.	Программа предложит вам создать новую базу данных скважин. Новые файлы вывода будут добавлены в новую базу данных скважин.
База данных скважин существует. Файлы вывода не существуют.	Вам будет предложено перезаписать существующую базу данных скважин. Если вы предпочтёте продолжить процесс, новые файлы вывода будут добавлены в новую базу данных скважин.
База данных скважин существует. Файлы вывода существуют.	Вам будет предложено перезаписать существующую базу данных скважин. Если вы намерены продолжить процесс, вам будет предложено перезаписать или присоединить данные к существующим файлам вывода. Если вы хотите продолжить процесс, перезаписанные или присоединенные файлы вывода будут добавлены в базу данных скважин.
База данных скважин не существует. Файлы вывода существуют.	Программа предложит вам создать новую базу данных скважин. Если вы намерены продолжить процесс, вам будет предложено перезаписать или присоединить данные к существующим файлам вывода. Если вы хотите продолжить процесс, перезаписанные или присоединенные файлы вывода будут добавлены в новую базу данных скважин.

Создать файл интервалов

Optionally, select the Create Interval file check box, select a file type and enter the name of an output Interval file.

You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

В этот файл записываются заданные вами интервалы опробования.

Введите первый номер для интервалов скважин в поле Номер первой пробы.

Регулярный интервал

Если вы хотите записать интервал проб в Файл интервалов на выводе, используйте опцию регулярные пробы.

Если последняя проба выходит за пределы глубины скважины, значение До (значение интервала) будет заменятся на глубину скважины. Выберите опцию Записать частичный интервал, если вы хотите записать этот неполный интервал в файл вывода.

Нерегулярный интервал

Как вариант, вы можете воспользоваться опцией Нерегулярный интервал и указать глубину нерегулярного опробования в таблице. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Поля опробования

В таблице Поля опробования дважды щелкните левой кнопкой мыши или нажмите на кнопку поиска в колонке Имя поля, чтобы выбрать поля опробования, которые будут записываться в файл.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Автозагрузка

Выберите эту опцию, чтобы автоматически загрузить сгенерированный вывод в Визекс. Примечание: баллы будут автоматически отображаться в виде символов.
