Траектория

Во вкладке Скважины, в группе Сгенерировать, нажмите на Траектория, чтобы рассчитать координаты и атрибуты интервалов (по желанию) вдоль траектории скважины.

Файл координат траекторий требуется для быстрой документации. Другие функции скважин рассчитывают координаты траектории скважины прямо в ходе работы, и не требуют при этом использования файла координат траектории.

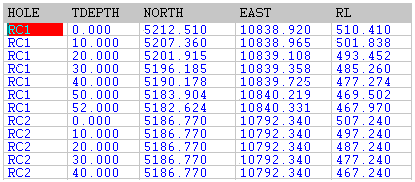

Файл координат траектории используется для контроля вывода на экран скважины в виде План и в разрезе. Он содержит трехмерные координаты траектории скважины и глубины для этих координат.


Файл координат можно также обновить вручную для того, чтобы внести в него информацию о бороздовых пробах. (Бороздовые пробы, как правило, не включают в работу вместе со скважинами, поскольку они могут обнаруживать резкие изменения в направлении, которые стандартные функции скважин обрабатывать не будут.)

Чтобы включить информацию по бороздовым пробам, сначала рассчитайте координаты точек перегиба канав, используя функцию в меню Съемка / Буссольный ход. Затем введите координаты точек перегиба, а также расстояние "вдоль борозды" в файл координат.

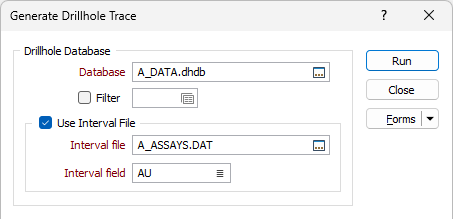

Укажите следующие параметры в диалоговом окне Создать траекторию скважины:

База данных скважин

Координаты траектории генерируются автоматически при создании Базы данных скважин. База данных содержит устья и (на ваше усмотрение) данные инклинометрии, необходимые для создания координат.

Дважды щелкните (F3), чтобы выбрать из списка базу данных в текущем проекте. Либо вы можете щелкнуть правой кнопкой мыши и выбрать Выбрать базу данных . Вы также можете редактировать свойства существующей базы данных или создать новую базу данных.

Выберите опцию Фильтр, если вы намерены применить фильтр к базе данных. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.

Использовать файл интервалов

Выберите эту опцию, если вы хотите записать атрибуты интервалов в файл координат. Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите имя файла интервалов.

Для каждого интервала, записанного в файл, значения атрибутов интервалов записываются в начальную и конечную точку.

Поле интервала

Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите Поле интервала, содержащее атрибуты, которые вы хотите записать в файл координат.

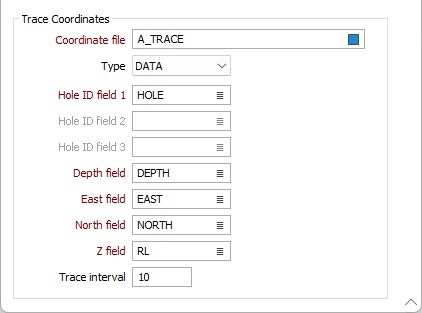

Координаты траекторий

Файл координат

Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите имя файла координат, который будет заполнятся результатами данного процесса.

Поля координат

Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите имена требуемых полей (Поле скважин, Глубина, Восточные, Северные и Z координаты).

Если Файл координат не существует, он будет создан автоматически. Тем не менее, все равно необходимо указывать имена полей в файле.

Интервал трассировки

При необходимости введите Интервал трассировки . Если интервал не указан, координаты траектории, представленные Базой данных скважин, можно использовать в качестве вывода. Смотрите: Как вычисляется траектория скважин?

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить, чтобы создать файл координат.
