Линия
The same option is available on the Grade Copilot tab, in the Generate group.

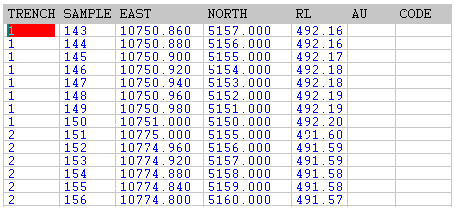

В следующем примере представлен фрагмент стандартного файла вывода:
В данном случае номинальному шагу было присвоено значение 1. Обычное применение этой функции - канавы содержания в карьере и керновое бурение.
Функция требует файл, содержащий две записи для каждой линии, в каждой из которых есть:
- Начало, центр и конец линии.
- Восточные, Северные и (на ваше усмотрение) Z координаты для этой точки.
- Номер пробы для записи.
Если интервал или уклон изменяется для каждой линии, для каждого сегмента необходимы две записи.
Номера проб для каждой линии или сегмента должны быть последовательными во всем файле. Номера проб могут начинаться с начала каждой линии или сегмента, могут содержать символы в префиксе. (Имейте в виду, что автоматическое приращение работает только с числовыми символами).
Два типа файлов, содержащих пробы по бороздам, могут использоваться на вводе: Точки проб или Реперные точки.
Тип файла 1: Точки опробования
Используйте этот тип файла, если координаты ввода представляют собой точки проб. Пример - регулярно расположенные геохимические пробы или положения шпуров. Эти файлы также могут использоваться для непрерывных канав или бороздового опробования, где исходные координаты представляют собой начало или центр, либо конец проб.
Опция Точки по пробам рассчитает 2D (или 3D) координаты при наличии данных по Северным и Восточным (и Z) координатам.
Программа распределяет расстояние между двумя точками на каждой линии или сегменте на количество проб. Для этого она рассчитывает числовую разницу в номерах проб. Если начальное положение первой и последней пробы записано в файле ввода, то программа рассчитает начальные положения промежуточных проб (не центры проб).
Тип файла 2: Реперные точки
Используйте этот тип файла, если координаты ввода представляют собой начало первой пробы и конец последней пробы. То есть, где для проб указана длина, а не местоположение точки. Типичное применение - это опробование дна карьера канавами или бороздовыми пробами в случае, когда сняты начало и конец каждой канавы.
Эта функция определяет количество проб из последовательных номеров проб. Затем она рассчитывает координаты срединных точек для каждой пробы, разделяя расстояние между двумя конечными точками.
Файл

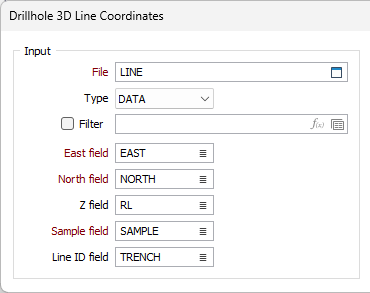

В диалоговом окне Линейные координаты укажите имя файла, содержащего ваши данные. При необходимости задайте фильтр для выбора обрабатываемых записей.
Поле проб, поле номера линии, поля восточных, северных и Z координат
Укажите имена полей для Восточных, Северных и Z координат, Номера пробы и Поле номера линии. Числовая часть Поля пробы будет приращиваться номинальным шагов в Файле вывода. Поле номера линии должно содержать уникальный номер для каждой линии или сегмента линии.
Номинальный шаг и допуск

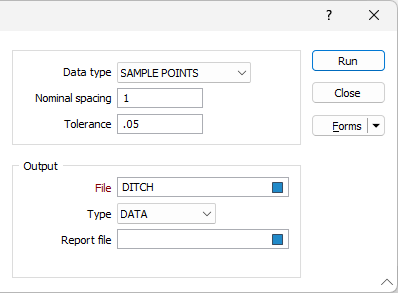

Введите значения для Номинального шага и Допуска. Они могут использоваться для проверки точности входных данных. Номинальный шаг определяет интервал, на котором должны рассчитываться трехмерные координаты.
Как лучше использовать Допуск - описано в примере. Допуск - значение, на которое действительное расстояние может изменятся от теоретического расстояния, значение больше него будет считаться ошибкой. Таким образом, если бы существовало 100 метровых проб, а допуск был равен - 0,02 метра, начало и конец должны были бы находиться в пределах 100 Х 0,02 = 2 метров теоретического расстояния. В ином случае, на экране появится сообщение об ошибке, расчет для этой линии будет остановлен.
Тип данных
Выберите точки проб (Точки по пробам) или реперные точки (Конечные точки борозд) для Типа данных, в зависимости от метода съемки, используемого в для получения данных в Файле ввода.
Файл вывода и Файл отчета
Задайте имя файла вывода и, по желанию, файла отчета. Если в ходе работы процесса будут возникать ошибки, они будут записываться в Файл отчета.
При расчете данных борозд, задайте простой Файл ввода с использованием (скажем) десяти проб на каждую из двух разных линий, запустите функцию. Это определит влияние съемки и параметров выбора на файл вывода. Откройте Визекс для просмотра результатов.
