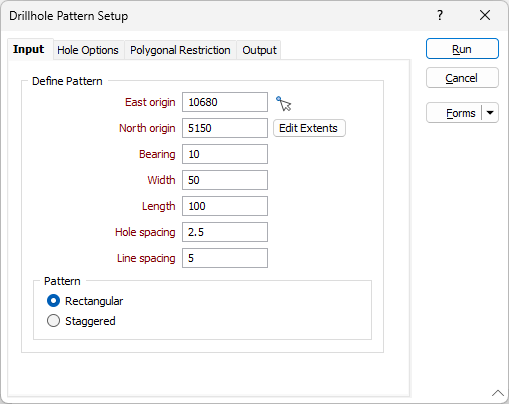

Создать сеть
Определить схему
Нажмите кнопку Редактировать границы, чтобы свернуть форму и интерактивно настроить границы и ориентацию схемы. Соответствующие значения в группе Определить схему формы будут обновлены.
Выбрать точку в Визексе
Нажмите кнопку Выбрать точку в Визексе в группе Определить схему, чтобы интерактивно выбрать координаты восточного и северного начальных координат. Значения координат Востока и Севера в форме будут обновлены.
Восточное и северное происхождение
Введите восточное и северное начало координат схемы (эта точка представляет юго-западный угол схемы).
Азимут

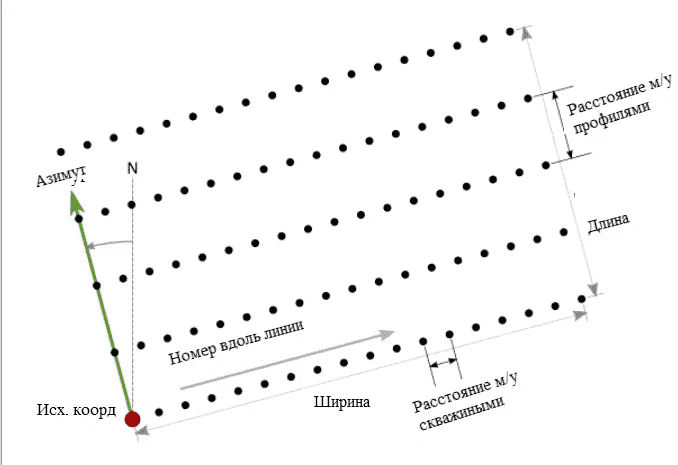

Введите направление по часовой стрелке от нуля градусов (север), чтобы сориентировать шаблон в соответствии с геологией или предыдущими исследованиями. При взгляде вдоль азимута начало координат всегда находится в нижнем левом углу, линии бурения идут слева направо, а каждая новая линия находится дальше от начала координат, как показано на схеме ниже:
Ширина
Введите ширину схемы (см. диаграмму выше).
Длина
Введите расстояние от начала координат, на котором следует рассчитать скважины. Измеряется в направлении азимута (см. схему выше).
Расстояние между скважинами
Определите расстояние между скважинами вдоль каждой линии.
Межстрочный интервал
Определите расстояние между линиями в направлении начала координат.
Править границы
Нажмите на кнопку Править границы, чтобы свернуть диалоговое окно и откорректировать границы схемы. Если вы производите интерактивную корректировку границ в Визексе, значения в диалоговом окне обновляются.
Схема
Выберите между прямоугольной или шахматной сеткой. Шахматный порядок основан на ромбовидной сетке. Минимальное расстояние крайних скважин обычно составляет от 100% до 200% от расстояния между рядами скважин
| Прямоугольный: |
|
| В шахматном порядке: |
|
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
Наконец, щелкните по кнопке Запустить для запуска функции.
