По интервалам

Во вкладке Скважины, в группе Сгенерировать, выберите Координаты XYZ | Интервал для создания файла интервалов из файла стрингов. Файл ввода проверяется, чтобы убедиться в том, что поле, заданное как Имя (ID) борозды не содержит повторяющихся значений. Если в поле борозд были найдены дубликаты, на экран выводится сообщение об ошибке. Перед запуском функции вам необходимо отредактировать файл, чтобы убрать дублирующиеся значения.

The same option is available on the Grade Copilot tab, in the Generate group.

Если записи в Файле стрингов содержат отсутствующие значения полей координат, такие записи будут игнорироваться функцией. Предупреждающие сообщения на экран не выводятся.

Необходимо указать значения в обязательных (требуемых) строках ввода, которые отображаются красным цветом. Остальные поля ввода не обязательны к заполнению.

Файлы ввода и вывода

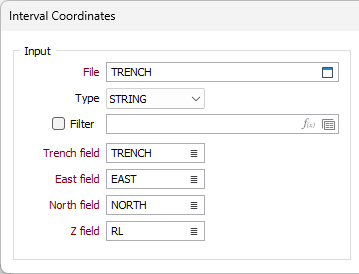

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода, содержащего ваши данные. При необходимости задайте фильтр для выбора обрабатываемых записей.

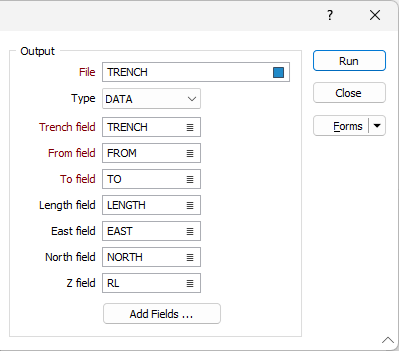

Укажите имя Файла вывода, в который будут записаны результаты процесса. Вы можете указать существующий файл, он будет перезаписан.

Поля борозд

Укажите имя поля, которое идентифицирует каждую борозду в файле ввода и файле вывода.

Поля Восточных, Северных и Z координат

Укажите имена полей Файла ввода, в которых хранятся Северные и Восточные и Z координаты. Поля Восточных, Северных и Z координат также можно записать в Файл ввода, если эти поля указаны.

Поле От и поле До

Задайте имена полей От и До в Файле вывода. Поля От и До используются для определения местоположения и длины интервалов для каждой скважины или борозды. Значения До всегда больше, чем значение От.

Длина

По желанию, задайте поле длины в Файле вывода. Длина каждого интервала (От -До) будет записана в это поле.

Добавить поля

Если вы хотите добавить другие поля в файл вывода, нажмите кнопку Добавить поля. Типы полей и их значения по умолчанию можно указать в диалоговом окне.
