Колонка скважин
Колонка скважин выводится в просмотр в отдельном окне.

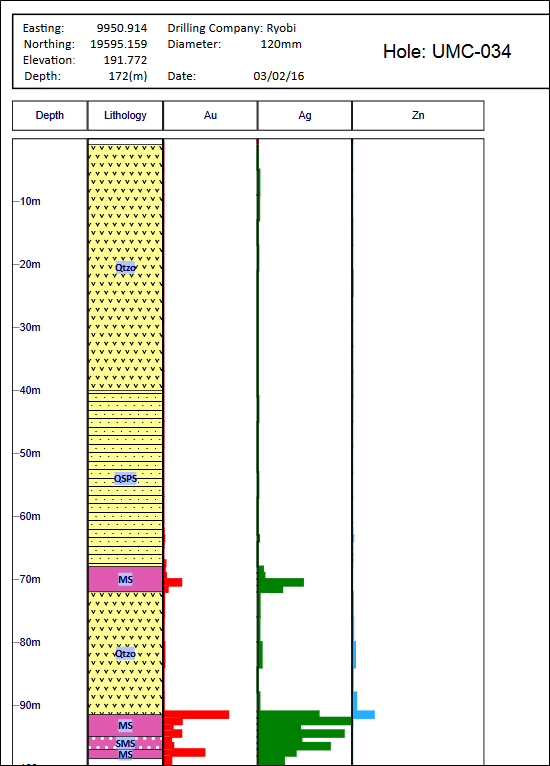

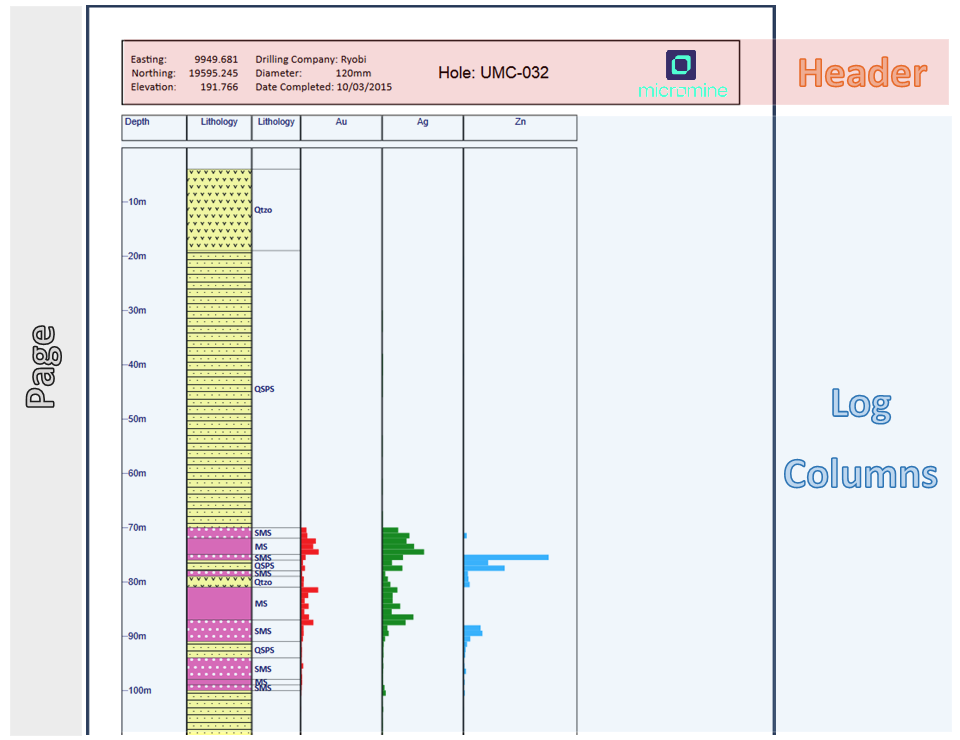

Ниже приведен пример колонки. В нижней части страницы имеется эквивалент области нижнего колонтитула:
Параметры страницы

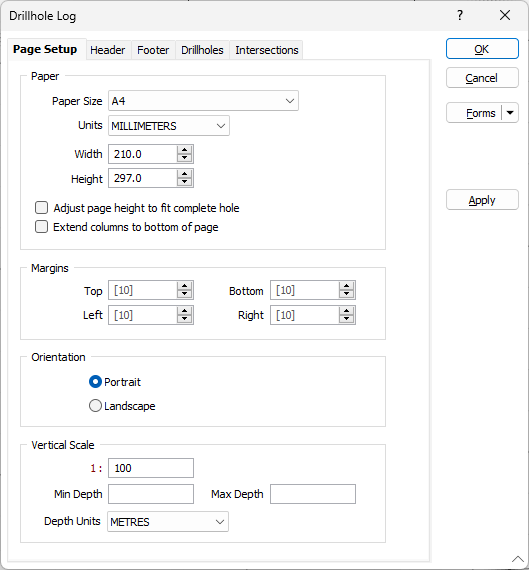

Во вкладке Параметры страницы, в диалоговом окне Колонка скважин, укажите размер бумаги, поля, ориентацию страницы и вертикальную шкалу (или шкалу вдоль скважины).
Настройки размера бумаги схожи с системными настройками принтера по умолчанию. Единицы, которые вы указываете здесь, будут использоваться для всех параметров расположения, размера и смещения в этой и других вкладках.
Поля и ориентация определяют формат страницы.
С помощью обязательного к заполнению поля Вертикальная шкала эффективно определяется диапазон глубины для каждой страницы.
Удобной опцией является способ отображения Значений по умолчанию для неопределенных параметров - в квадратных скобках []. Их можно перезаписать, однако, если поля остаются незаполненными, эти значения применяются вновь.

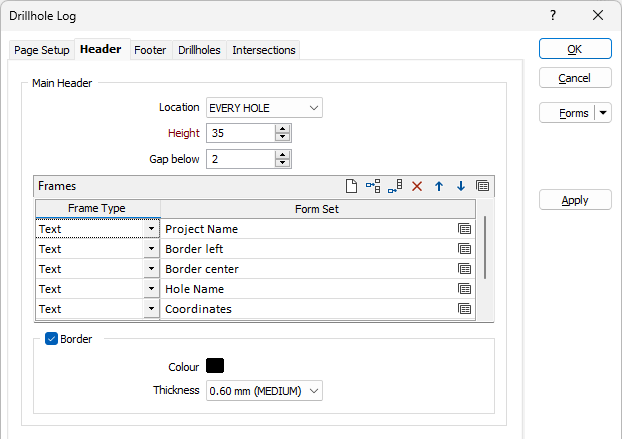

Заголовок
Функции вкладки Заголовок отвечают за размер и содержимое Главного заголовка, а также за размер области Заголовка колонки (содержание заголовка колонки относится к определению колонки).
Верхний колонтитул размещается в верхней части каждой страницы. Он состоит из "пустого" фрагмента, который располагается на всей ширине страницы. Высота фрагмента задается в единицах бумаги (обычно в мм). Если вы выбрали опцию показывать Границу, у вас появляется возможность задать цвет и толщину линии границы.
Фрагмент
- В первой колонке определяется тип фрагмента - Текст, Изображение или Пустой.
- Во второй колонке выбирается набор форм, определяющий содержание, положение и размер фрагмента.
В начале вашей работы приложение не будет содержать сохраненные формы. Чтобы задать набор форм:
- Выберите тип фрагмента в первой колонке, а затем щелкните правой кнопкой мыши по второй колонке и нажмите на опцию Создать.
- Программа предложит вам указать имя набора форм. Впечатайте подходящее (описательное) имя и нажмите на кнопку ОК.
В пустом окне набора форм будут отображаться две вкладки. Содержание фрагмента задается в первой вкладке, а положение и размер фрагмента определяются во второй вкладке.
Очень важно задать значение размера фрагмента, которое не будет равно нулю, и приблизительно определить его положение. Если вы оставляете исходные значения по умолчанию, фрагмент не будет отображаться, поскольку для него не заданы ширина и высота. Фактический размер и положение фрагмента не являются чрезвычайно важными, вы можете изменить их в процессе дальнейшей работы.
Фрагмент Изображение должен содержать файл изображения. Как правило, это логотип компании.
Макросы
При просмотре Колонке скважин вам доступны опции, которые позволяют перемещаться по скважинам и отправлять данные на принтер.
Кроме этого, вы можете воспользоваться командами макроса:
| DHLOGNEXT | Перемещение к следующей скважине |
| DHLOGPREV | Перемещение к предыдущей скважине |
| DHLOGLAST | Перемещение к последней скважине |
| DHLOGFIRST | Перемещение к первой скважине |
| DHLOGBYNAME | Перейти к скважине по имени |
| DHLOGPRINT | Печать текущей скважины |
| DHLOGPRINTALL | Печать всех скважин |
Если в поле "Файл чертежа" внесена команда DHLOGPRINT или DHLOGPRINTALL, данные вывода по умолчанию отправляются в определенный файл текущей папки проекта. Печать в PDF или XPS поможет избежать прерывания макроса для запроса имени файла вывода.
При печати в PDF или XPS в имя Файла чертежа необходимо включить расширение файла.
Чтобы автоматически закрыть колонку скважин в конце макроса, выберите процесс Файл | Закрыть.
Подстановки
Содержание фрагмента Текст можно впечатать в текстовое поле. Вы можете написать текст сами, а можете выбрать из предлагаемых вариантов. Предварительно заданные варианты текста делятся на 2 типа - Глобальные и Колонка скважин:
| Глобальные | |
|---|---|
| @ddmmyy или @mmddyy | @projtitle |
| @time | @username |
| @yyyy | @networkdomain |
| @mm или @month | @licenceID |
| @dd | @mmversion |
| @project | @computername |
| @projdir | @windowsversion |
| Колонка скважин |
|---|
| @Hole = Имя текущей скважины (поля идентификатора нескольких скважин объединены) |
| @Hole1 = Имя текущей скважины (Поле идентификатора скважины 1) |
| @Hole2 = Имя текущей скважины (Поле идентификатора скважины 2) |
| @Hole3 = Имя текущей скважины (Поле идентификатора скважины 3) |
| @CollarX = Координаты X устья текущей скважины |
| @CollarY = Координаты Y устья текущей скважины |
| @CollarZ = Координаты Z устья текущей скважины |
| @CollarInclination = Наклон текущей скважины |
| @CollarAzimuth = Азимут текущей скважины |
| @TotalDepth = Общая глубина текущей скважины |
| @Page = Номер текущей страницы для текущей скважины |
| @Pages = Общее число страниц для текущей скважины |
| @TotalPage = Текущий номер страницы на всех скважинах |
| @TotalPages = Общее количество страниц на всех скважинах |
| @Attribute1-10 = атрибуты устья для скважины базы данных |

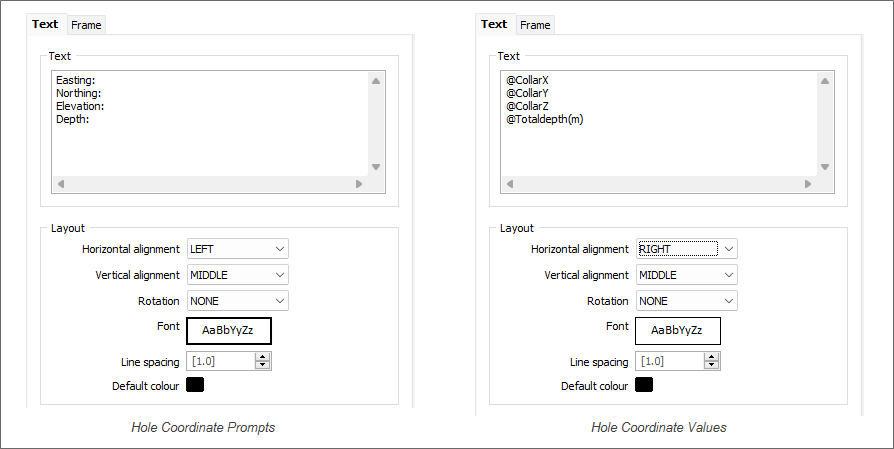

Впечатайте:
Будет выглядеть так:
После того как вы зададите параметры, нажмите на кнопку ОК, чтобы сохранить Форму и применить новые параметры к таблице.
Повторите этот процесс для всех "дочерних фрагментов", содержащихся в "родительском" фрагменте (Главный заголовок).
Заголовки колонок

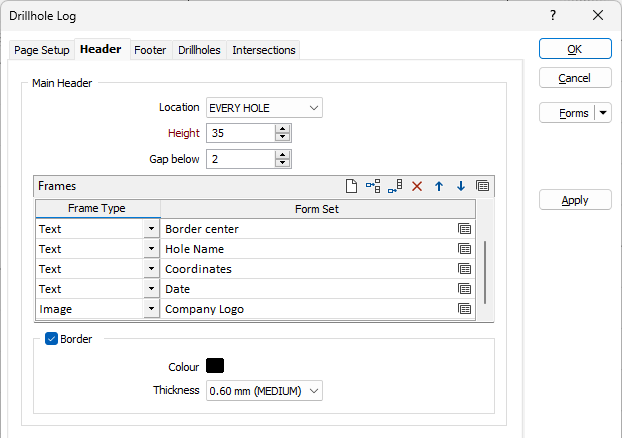

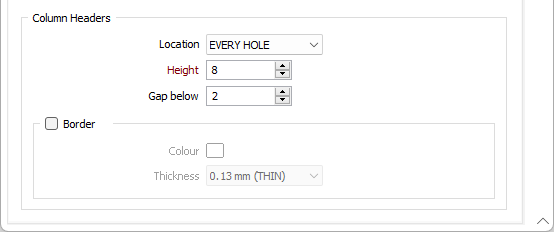

Если вы хотите вывести в просмотр Заголовки колонок (обычно это так и происходит), выберите КАЖДУЮ СКВАЖИНУ или КАЖДУЮ СТРАНИЦУ из выпадающего списка расположения. После этого вы можете определить высоту области, которая будет использоваться в качестве границ колонок (колонки являются элементами геологического разреза, такими же как шкала глубины, штриховка текста или диаграмма), а также интервал между Заголовком колонки и самой колонкой.
Пример:
На рисунке выше показаны границы каждого дочернего фрагмента. На рисунке ниже границы фрагмента отключены.

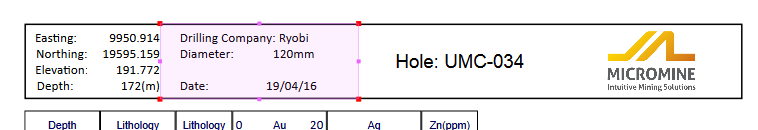

В Главном заголовке таблицы показаны пять опорных фрагментов:
Самый простой способ отредактировать, изменить размер или поменять расположение любого дочернего фрагмента - это щелкнуть по фрагменту и интерактивно изменить его положение или масштаб. (При наличии накладывающихся фрагментов вторым щелчком мышки вы выберете следующий фрагмент.)
Дважды щелкните левой кнопкой мыши по фрагменту, чтобы открыть его форму (диалоговое окно) и изменить содержание или параметры.
Нижние колонтитулы
Здесь применяются те же принципы, что и при работе с Заголовком.
Скважины

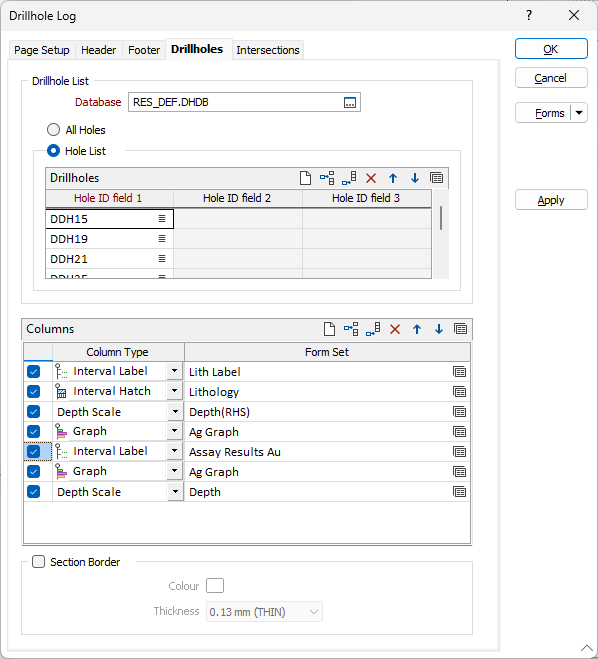

Опции вкладки Скважины в диалоговом окне Колонка скважин определяют то, как скважины будут отображаться в колонке.
Если выбрана опция "Все скважины", в функции Колонка скважин вы можете перемещаться по всем скважинам в базе данных скважин (использую опции Следующая и Предыдущая).

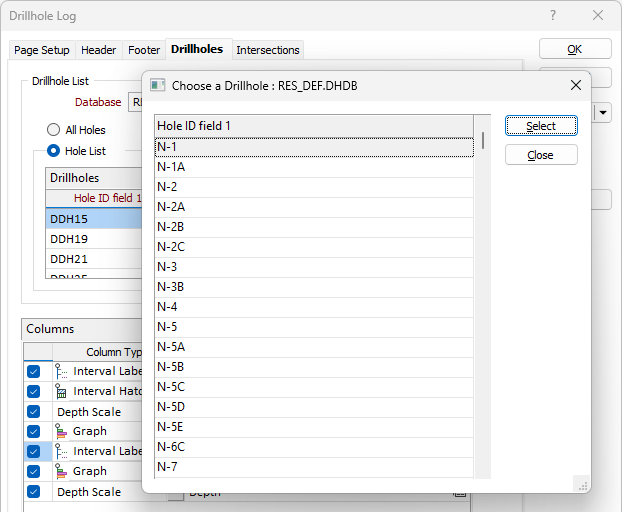

Если вы определите ограничения списка скважин, скважины будут отображаться функцией Колонка скважин. Чтобы заполнить список, нажмите на значок справа от командной строки выбора имени скважины:
Используйте клавишу Shift и/или клавишу Ctrl, чтобы выбрать несколько скважин.

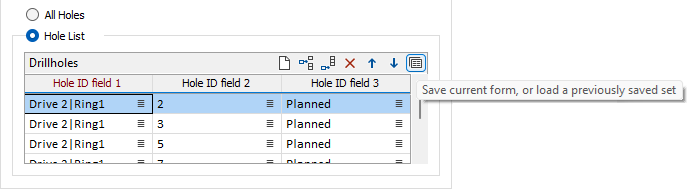

Список скважин можно сохранить (в качестве набора форм):
Колонка скважин

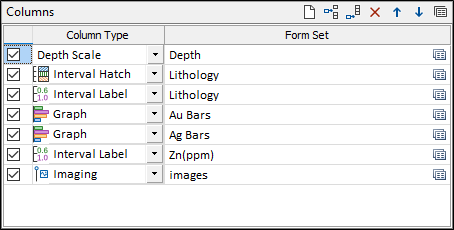

В таблице Колонки определяются колонки данных скважин, которые будут отображаться по каждой скважине.
Существует 6 типов колонок:
- Штриховка интервала
- Метка интервала
- График
- Шкала глубин
- Событие
- Визуализация
Выбрав тип колонки, вы определяете соответствующие параметры данного типа и сохраняете их в качестве набора форм.
Если вы используете эту функцию в первый раз, список в таблице (определение колонок) будет пустым.
Дважды щелкнув мышью (или нажав на значок в панели инструментов), вы откроете окно Колонка скважин. В самом начале работы сохраненных форм не будет, поэтому первым шагом для вас будет задать и сохранить какой-либо набор форм.
В большинстве случаев в первой вкладке определяется файл ввода (из базы данных скважин) и то, как данные будут отображаться на экране (шрифт, штриховка, наборы цветов и т.д.). Как правило, большая часть этих параметров будет схожа с их эквивалентами в Визексе.

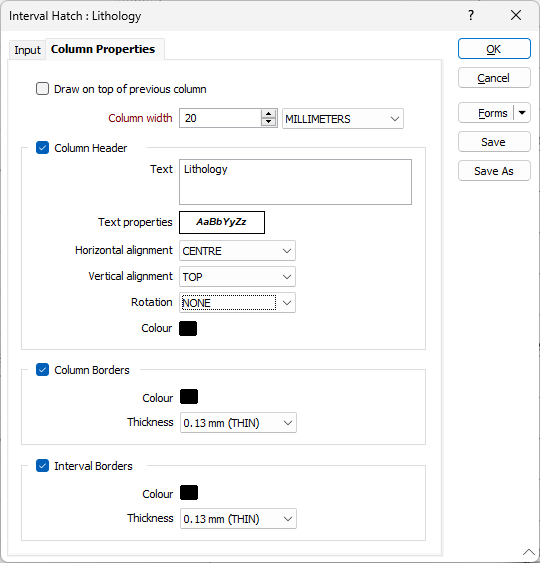

Во второй таблице определяются Свойства колонки. Результат будет выглядеть следующим образом:
Мы рассмотрим опцию Выводить поверх предыдущей колонки позже.
Здесь задается ширина столбца, однако положение этой колонки относительно других определяется порядком колонок в таблице в главном диалоговом окне.

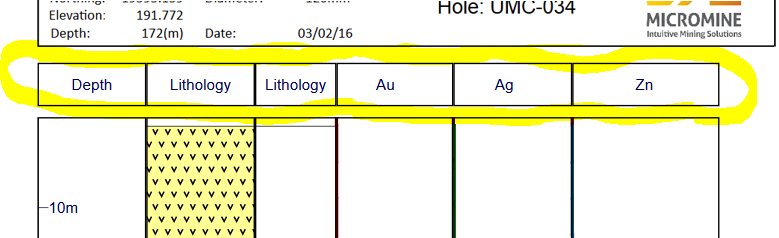

В Заголовок колонки помещается текст с названием колонки.
Вертикальное положение и высота заголовка колонки определяются во вкладке Заголовок, однако текст заголовка для каждой колонки задается как часть параметров колонки.
Границы колонок относятся к внешним границам самой колонки и ее заголовка.
Границы интервалов - это горизонтальные линии, обозначающие начало и конец каждого интервала. Если вы работаете со штриховкой, границы интервалов также станут и границами штриховок, при работе с метками интервалов колонка будет выглядеть как таблица (каждый интервал станет "ячейкой" с границами).
Интерактивная работа с колонками

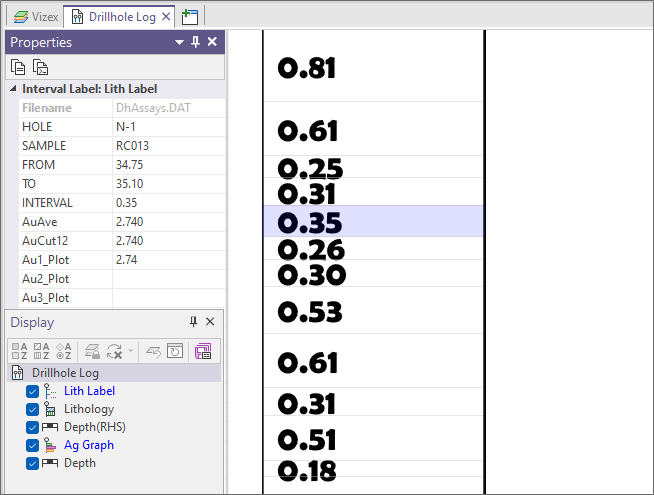

Окно Колонка скважин имеет свою собственную панель Просмотр слоев Визекса, панель Формы и окно Свойства.
Чтобы отредактировать Главный заголовок
Щелкните по фрагменту, чтобы изменить его размер или переместить его. Дважды щелкните левой кнопкой мыши, чтобы отредактировать параметры.
Чтобы отредактировать параметры колонки скважины
Дважды щелкните мышкой в любом месте в области колонки. Либо дважды щелкните по "слою" в панели Просмотр слоев Визекса.
Чтобы изменить порядок колонок

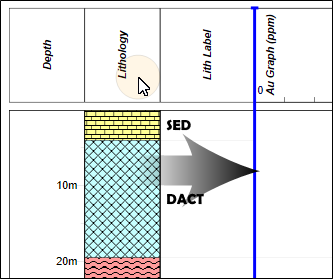

Вы можете использовать мышь - щелкните по столбцу или его заголовку, чтобы интерактивно переместить столбец в новое положение в Колонке. Синяя линия обозначит позицию, на которой будет располагаться столбец:
Переместите "слои" вверх или вниз в панели Просмотр слоев Визекса.
Как вариант, вы можете щелкнуть правой кнопкой мыши по заголовку Колонки скважин в панели Просмотр слоев Визекса, чтобы открыть главную форму. Нажмите на вкладку Скважины и используйте перемещение значков в списке группы Колонки.
Чтобы добавить колонку с помощью сохраненной формы
Дважды щелкните по набору форм в панели Формы (или выберите опцию Просмотр в меню по правой кнопке).
Как вариант, вы можете щелкнуть правой кнопкой мыши по заголовку Колонки скважин в панели Просмотр слоев Визекса, чтобы открыть главную форму. Нажмите на вкладку Скважины и добавьте, либо вставьте, элемент в список группы Колонки.
Чтобы изменить масштаб
Клавиша CTRL + колесо прокрутки мыши. Для этого вы также можете использовать панель инструментов.
Чтобы перемещать изображение
Зажмите колесо прокрутки мышки и переместите курсор.
Чтобы наложить несколько колонок
Два наиболее распространенных сценария:
- Выводить две (или более) строки графика.
- Поместить описательный текст в узор штриховки.
Выберите опцию Выводить поверх предыдущей колонки. Ширина текущей колонки будет совпадать с шириной предыдущей (теперь параметр Ширина колонки не работает).
В примере ниже Метка интервала литологии наносится поверх предыдущей колонки (Интервал штриховки литологии). Теперь Метка центрирована по горизонту. Текст форматируется для заливки цветом. Заголовок колонки для Метки отключен.
Чтобы просмотреть другую Скважину
Используйте кнопки Следующая или Предыдущая в панели инструментов.

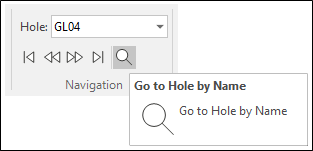

Щелкните по выпадающему списку Имя скважины (в панели инструментов) и выберите требуемое поле.
Чтобы просмотреть две скважины одновременно

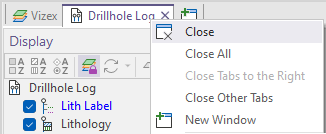

В настоящий момент вы можете открыть две независимые Колонки скважин в отдельных окнах и расположить их друг за другом. (Щелкните правой кнопкой мыши по вкладке Окно и выберите Новая вертикальная группа.)
Вы можете напечатать каждую колонку в PDF и вставить каждую в отдельный фрагмент документа чертежа в Редакторе чертежа.
Пересечения
Чтобы рассчитать и просмотреть пересечения:

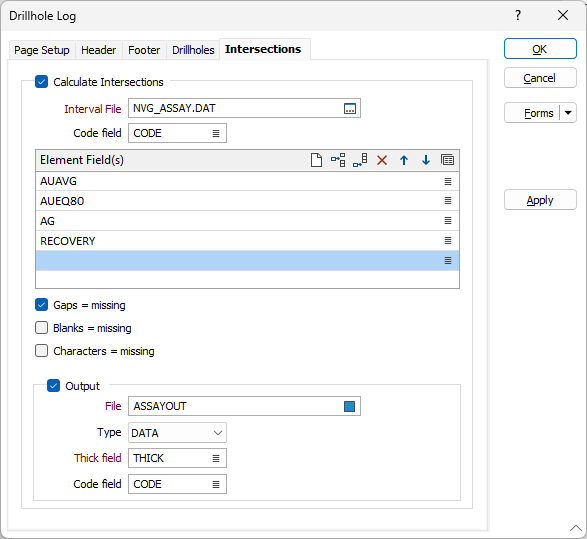

Выберите опцию Рассчитать пересечения во вкладке Пересечения в диалоговом окне Колонка скважин.
Укажите Файл интервалов с одним или несколькими полями, содержащими значения опробования. Вы можете вывести значения, графики и опорную шкалу вдоль скважины, размещая эти элементы на экране в соответствии с вашими требованиями.
Используйте таблицу Поля ввода во вкладке Пересечения (диалоговое окно Колонка скважин), чтобы выбрать имена полей в Файле пересечений, которые будут использоваться для расчета содержаний пересечений. Поля ввода, которые вы выбираете, должны быть Числовыми полями. По данным полям процесс рассчитает среднее, взвешенное на длину пробы (поля От-До).

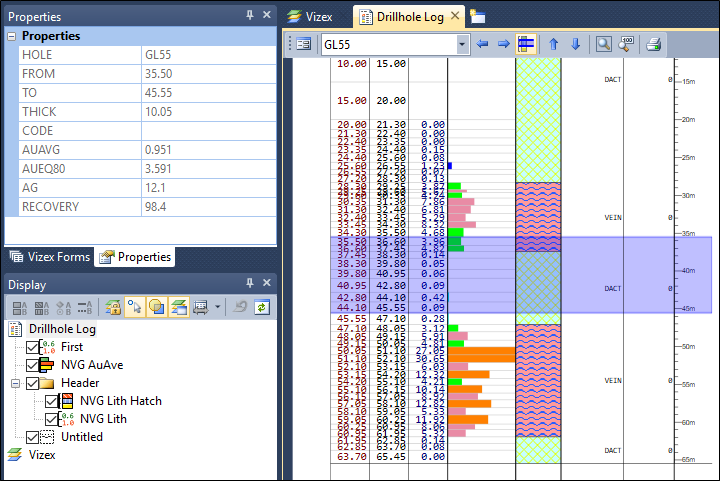

Вычисление пересечений содержаний является интерактивным процессом, который происходит на экране.
-
- Используйте мышку, чтобы нажать на Начальный интервал:
- После того как вы щелкните мышью по первой точке и начнете передвигать курсор, вы увидите, как по траектории его движения будут выделяться данные.
- Вторым нажатием мыши создается пересечение, а взвешенное среднее значение полей пересечения (поля содержаний), мощность пересечения и интервалы От и До отображаются в окне Свойства.
Курсоры автоматически выполняют привязку к границам опробования. Невозможно иметь пересечение, представляющее собой частичный интервал опробования. Второй курсор может находиться выше первого курсора, не влияя на корректность расчета.
Поля вычислений пересечения настраиваются в диалоговом окне Колонка скважин во вкладке Пересечения.
Если вы задали Поле кода, вам будет предложено выбрать Значение кода.
Отображение пересечений
Выходной файл пересечений может использоваться как вводный файл данных для другой колонки Поскольку новые пересечения создаются (в интерактивном режиме) и сохраняются, отображающиеся в колонке результаты пересечений обновляются автоматически.

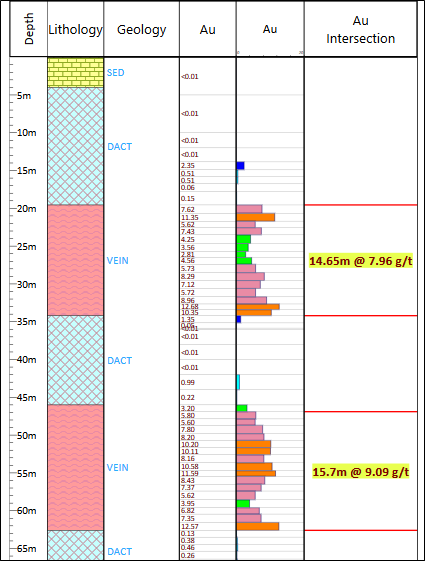

Объединив эти возможности с использованием выражений, вы можете создать данные вывода, подобные следующим:
Где поле, отображающееся в колонке разреза Au, выглядит следующим образом:
