Пересечения

Чтобы вычислить и вывести в просмотр пересечения, вам необходим файл с одним или несколькими полями, содержащими данные опробования. Вы можете вывести значения, графики и опорную шкалу вдоль скважины, размещая эти элементы на экране в соответствии с вашими требованиями.

Вычисление пересечений содержаний является интерактивным процессом, который происходит на экране. Если вам необходима дополнительная информация, перейдите в тему Создать пересечения.

Вычисление пересечений

Установите этот флажок, чтобы активировать опции пересечения.

Файл интервалов

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) чтобы выбрать имя Файла интервалов, содержащего данные, которые будет использоваться в расчетах пересечений.

Поле кода

Если указано Поле кода, значения кода записываются в Файл вывода в дополнение к средневзвешенным значениям рассчитанной длины. Дважды щелкните левой кнопкой мыши (или нажмите на кнопку Список), чтобы выбрать Поле кода.

Поля элементов

Воспользуйтесь таблицей, чтобы выбрать в имена полей в Файле пересечений, которые будут применяться для расчета содержаний пересечений. Поля ввода, которые вы выбираете, должны быть Числовыми полями. По данным полям процесс рассчитает среднее, взвешенное на длину пробы (поля От-До). Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Выберите опции, чтобы указать, будут ли пропуски между данными, пустые значения в данных и символьные стринги (как правило значения со знаком <) расцениваться как отсутствующие

По умолчанию отсутствующие и пустые значения, а также символьные стринги (обычно числовые значения со знаком <) расцениваются как ноль по расчету пересечения до тех пор, пока не будут активированы одна или несколько из следующих опций:

Опция	Описание
Пропуски = Отсутствующие	При выборе этой опции, длина проб с отсутствующими значениями в любом поле интервального файла обрабатывается как ОТСУТСТВИЕ ИНФОРМАЦИИ для расчета средних значений. В ином случае, интервал включается с расчет средних значений и обрабатывается таким образом, как если бы он имел значение ноль.
Пустые = Отсутствующие	Если выбрана эта опция, записи интервалов, содержащие пустые значения, будут обрабатываться как отсутствующие и, следовательно, будут игнорироваться. В ином случае, интервал включается с расчет средних значений и обрабатывается таким образом, как если бы он имел значение ноль.
Символы = Отсутствующие	Если выбрана эта опция, записи интервалов, содержащие нечисловые стринги, будут обрабатываться как отсутствующие и, следовательно, будут игнорироваться. В ином случае, интервал включается с расчет средних значений и обрабатывается таким образом, как если бы он имел значение ноль.

Файл вывода

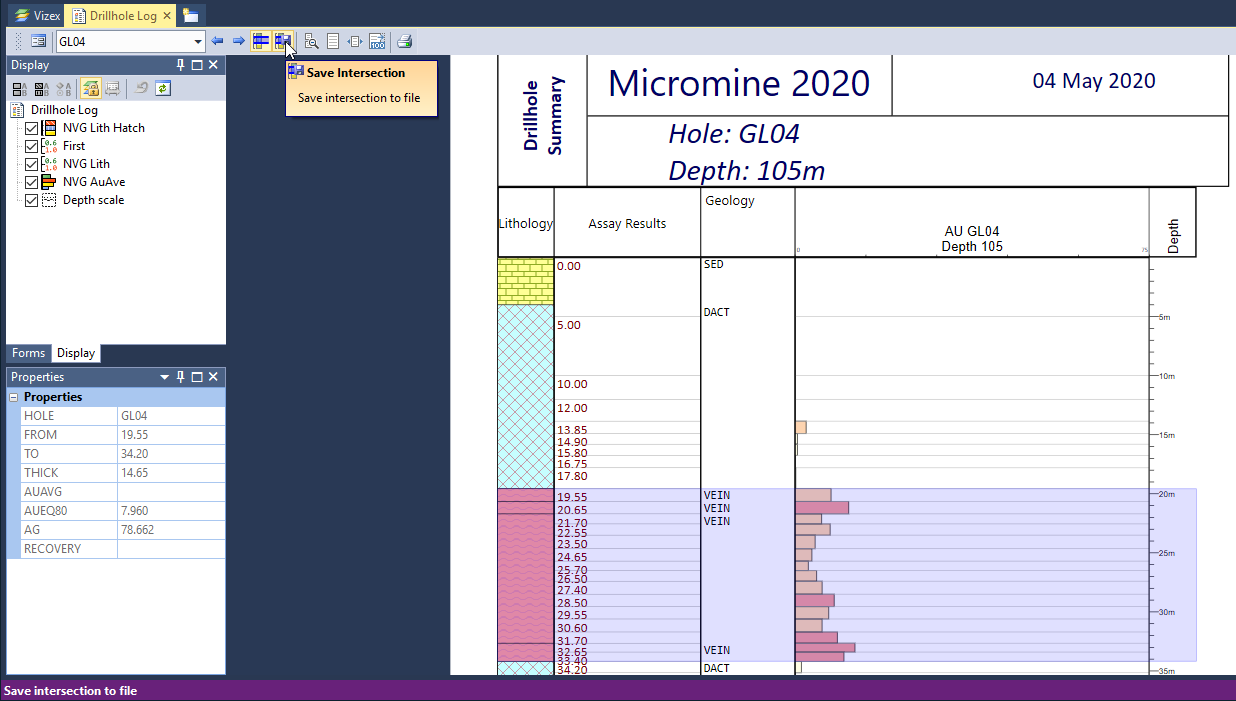

Выберите эту опцию, чтобы записать результаты расчетов пересечений в Файл вывода.

Файл

Введите (дважды щелкните левой кнопкой мыши или нажмите на кнопку поиска, чтобы выбрать) имя Файла отчета, в который будет записаны результаты вычислений. Если файл уже существует, он будет перезаписан.

Тип

В раскрывающемся списке выберите тип файла вывода.

Поле мощности

Двойным щелчком левой кнопки мыши (или с помощью кнопки Список) выберите имя поля, в которое будут записаны значения Мощности.

Поле кода

Двойным щелчком левой кнопки мыши (или с помощью кнопки Список) выберите имя поля, в которое будут записаны значения Кода.

Отображение пересечений

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В завершение, нажмите на кнопку Запустить, чтобы окно просмотра Упрощенные колонки появилось на экране.
