Опции скважин

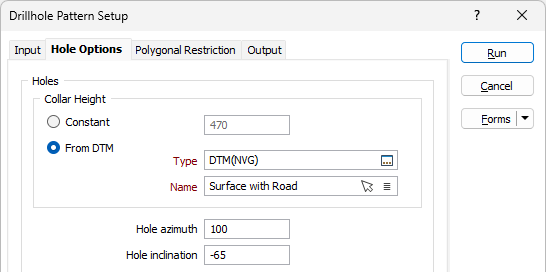

Во вкладке Опции скважин в форме Настройка разведочной сети вы можете определить азимут, наклон и глубину, которые будут применяться к скважинам.
Скважины
Высота устья
Укажите, какими будут значения высоты устья - постоянными или переменными значениями, полученным из ЦМП. Если вы выбрали опцию Постоянные значения, задайте превышение высоту устья для скважин, которые будут созданы.
Если вы решили использовать опцию Из ЦМП:
- Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите Тип ЦМП.
- Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) и укажите Имя ЦМП.
You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.
Задайте параметры азимута и наклона, которые будут применяться к скважинам.
Азимут скважины - это ее наклон в градусах, измеренный от 0 на Север по часовой стрелке. Если скважина вертикальна (наклон равен -90), то азимут на нее влиять не будет.
Наклон скважины - это угол от 0 (горизонтальная скважина) до - 90 (вертикальная скважина). Если значения не заданы, скважины по умолчанию имеют наклон, равный -90 (вертикальные), а азимут равен 0.

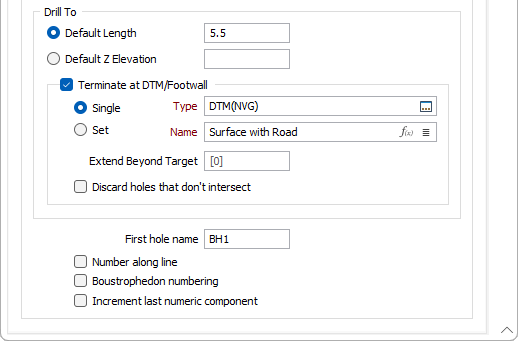

Бурение до
Выберите соответствующий параметр и задайте Длину по умолчанию или Высоту Z по умолчанию, по которым необходимо выполнить бурение ("Бурение до") для каждой скважины в сети.
Выберите параметр Завершить у ЦМП/подошвы, если скважины должны заканчиваться у выбранной ЦМП/подошвы. Если вы активировали эту опцию, длина скважины будет определяться путем нахождения пересечения с каркасом/набором каркасов, который дает самую глубокую скважину. Если пересечение невозможно, то для этой скважины будет использоваться длина по умолчанию или высота Z по умолчанию.
Если выактивировали опцию Завершить у ЦМП/подошвы, задайте, что будет использоваться - одна ЦМП/подошва или набор.
Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите Тип ЦМП/подошвы.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) и укажите Имя ЦМП/подошвы. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
Если требуется, определите, насколько длина/высота скважины может Продолжаться за пределами целевых данных.
Выберите опцию Отбросить непересекающиеся скважины, чтобы не включать в схему расположения скважин те, которые не пересекаются с целевым каркасом.
Номер первой скважины
Укажите, как будет выполнено приращение по первой скважине - в направлении азимута (по умолчанию) или вдоль каждого профиля (если выбрана опция Нумеровать вдоль профиля). Вы можете применить опцию Нумеровать в обоих направлениях. Смотрите: Нумерация скважин
Приращивать последний числовой компонент
Вы можете выбрать эту опцию для приращения последнего числового компонента поля в процессе приращения Символьных полей. Например, идентификатор (номер) скважины VS2012_001 будет увеличен на единицу следующим образом VS2012_002.
Если эта опция не выбрана, первый (крайний левый) числовой компонент каждого значения поля будет увеличен. К примеру, идентификатор (номер) скважины VS2012_001 будет увеличен на единицу следующим образом VS2013_002.
