Устья

Во вкладке Скважины | Проектирование, в группе Проектирование: Нажмите Создать веера, чтобы создать один или несколько вееров запланированных скважин.

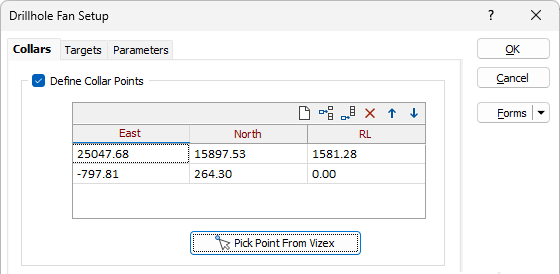

На вкладке Устья формы Настройка веера скважины укажите устья скважин, которые будут использоваться для создания. Существует два метода ввода:

• Определите точки устья

• Устья из файла

Обратите внимание, что вы можете использовать как один из методов, так и оба.

Определите точки устья

Установите этот флажок, чтобы вручную ввести координаты Восток, Север, RL каждого воротника или нажмите кнопку Выбрать точку из Визекса, чтобы интерактивно выбрать одно или несколько местоположений устья, привязавшись к целевым поверхностям или солидам, загруженным в Визекс.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Выберите точку из Визекса

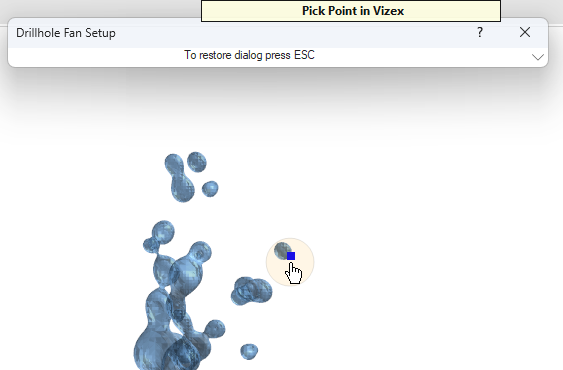

Нажмите эту кнопку, чтобы свернуть форму и интерактивно выбрать точку в Визексе (или нажмите ESC, чтобы вернуться к форме без выбора точки).

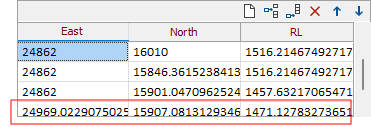

Когда вы выберете точку, вы вернетесь на вкладку Устья формы. Оцифрованная точка добавляется к списку точек устья:

Устья из файла

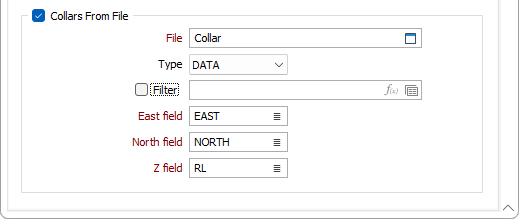

Установите этот флажок, чтобы создать вееры на основе местоположения устья в файле данных. При необходимости примените фильтр, чтобы использовать подмножество данных в файле.

Файл

Дважды щелкните или щелкните значок Выбрать, чтобы выбрать имя файла данных, содержащего координаты одного или нескольких местоположений устья.

Поле Восток

Выберите поле в файле, содержащее восточную координату каждой точки устья.

Поле Север

Выберите поле в файле, содержащее координаты северной широты каждой точки устья.

Поле Z

Выберите поле в файле, содержащее значение Z (высоты) каждой точки устья.

ОК

На остальных вкладках формы просмотрите настройки шаблона целевой сетки и параметры, которые будут использоваться для создания скважин на каждом веере:

• Цели

• Параметры

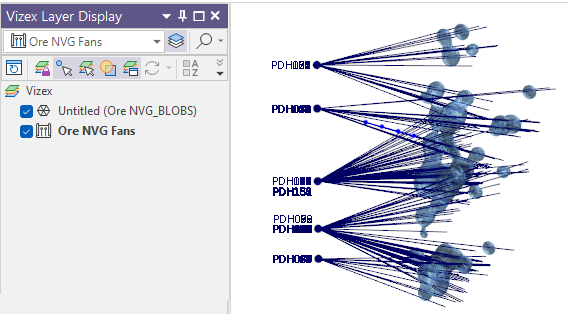

Нажмите ОК, чтобы создать вееры на основе указанных вами устьев, настроек шаблона целевой сетки и параметров.

Слой стринга траектории

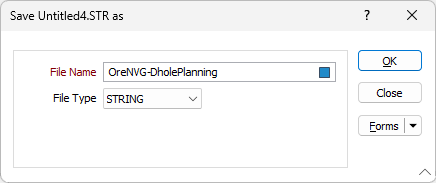

Сохраните файл Стринга траектории, созданный в результате процесса. Слой файла Trace String впоследствии может быть повторно загружен в качестве исходных данных для дальнейшего планирования. Смотрите: Из файла стринга траектории

Завершить план

Когда закончите Планирование бурения скважин:

• Во вкладке Скважины | Проектирование, в группе Проектирование: Нажмите Завершить план, чтобы сохранить запланированные скважины. Скважины нумеруются с использованием идентификатора по умолчанию «PDH001, 2, 3 и т. д.» для каждой скважины.



  Смотрите: Завершить план
