Буровая скважина от устья

Во вкладке Скважины | Проектирование, в группе Проектирование: используйте опцию От устья, чтобы в интерактивном режиме спроектировать искривленную или прямую скважину от устья, а затем построить траекторию к интересующей области.

Проектирование скважины, где направление траектории скважины является одинаковым с направлением бурения и идет от устья к цели, называется проектированием От устья.

От устья - это стандартный способ проектирования скважин, который используется, когда положение устья известно, а местоположение цели необходимо определить. Вы можете проектировать прямые и искривленные скважины по направлению вверх или скважины по направлению вниз от устья.

Приложение использует длину сегмента для управления длиной каждого сегмента, представляющего изогнутую скважину. При преобразовании сегментов в файлы Collar и Survey длина сегмента также определяет интервал между последовательными скважинными исследованиями.

Самый надежный способ прочертить кривизну скважины - начать интерактивно добавлять сегменты до тех пор, пока скважина не будет выведена на верную длину. После этого вы можете проектировать другие скважины, используя общую длину, если по вашим ощущениям такое соотношение подходит для вашей площади проекта.

Интерактивное добавление сегментов к траектории, начиная с определенного местоположения устья:

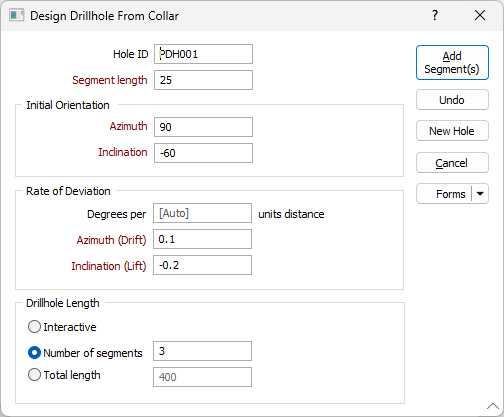

Оцифруйте точку в качестве местоположения устья. Отображается форма Проектирование скважины от устья.

Номер скважины

(Необязательно) Введите уникальный идентификатор скважины в поле номера скважины.

Длина сегмента

Укажите длину сегмента (в единицах сети).

Исходная ориентация (в направлении бурения)

Укажите Азимут и Наклон для исходного сегмента траектории. Траектория будет отклоняться от начальной ориентации.

Независимо от проектного направления (от устья или от цели), в приложении всегда предполагается, что ориентация и отклонение будут заданы в направлении бурения, не в проектном направлении.

Например, если вы проектируете скважину "от цели", которая будет пробурена на -60° в восточном направлении (090°), вам необходимо указать наклон -60 и задать значение азимута, равное 9, даже если вы проектируете скважины вверх от цели. Программа автоматически развернет для вас направления и отклонения.

Направление бурения и проектное направление являются независимыми переменными.

Степень отклонения

Сегменты, которые вы добавляете в стринг, будут отклоняться в своей ориентации по указанной длине сегмента, а также по Отклонению азимута и Отклонению наклона, измеряемым в градусах на сегмент. Отклонения определяются с позиции направления бурения.

Градусы на

Введите значение в поле, чтобы определить расстояние, к которому применяется скорость отклонения. Единица измерения расстояния, заданная в настройках проекта, отображается справа от поля. Если оставить это значение пустым, будет использоваться длина сегмента.

Используйте опции группы Степень отклонения с осторожностью. Отклонение скважины - это результат сложного взаимодействия параметров бурения (тип коронки, давление подачи, скорость вращения и т.д.), режущей или ударной способности коронки, породы, через которую проходит скважина, угла между буровой коронкой и вмещающей породой. Изменение одного из этих параметров может привести к значительным изменениям в степени отклонения по сравнению с другими скважинами.

В новой проектной области вам необходимо планировать прямые скважины до тех пор, пока у вас не появится достаточно материала бурения, чтобы разобраться в том, как отклонились предыдущие скважины. Даже обладая этой информацией, вам всегда следует расценивать все запланированные отклонения как приблизительные данные завершенной скважины.

Длина скважины

Интерактивный режим

Выберите эту опцию, чтобы настроить длину скважины в интерактивном режиме, а не указывать общую длину и вычислять её на основании количества сегментов.

Количество сегментов

У вас имеется возможность добавить сегменты, используя одинаковую ориентацию или одинаковое отклонение, указанное в диалоговом окне. Введите количество сегментов, которое вы намерены создать.

Общая длина

Укажите длину скважины (в единицах сети).

Расширение до каркаса

Либо укажите тип и имя каркаса, к которому нужно привязаться. Точка, в которой каркас пересекается со стрингом траектории, определяет длину скважины.

Завершить работу над скважиной (на закрытии)

Если выбран параметр Продолжить за пределами целевых данных, скважина будет продлена на указанную длину при нажатии кнопки Завершить и закрыть и закрытии формы.

Добавить сегмент(ы)

Щелкните по кнопке Добавить сегмент(ы), чтобы добавить один или несколько сегментов указанной длины и ориентации.

Отменить

Щелкните по кнопке Отменить (Вернуть), чтобы отменить действия по одному или нескольким сегментам.

Закрыть

Щелкните по кнопке Закрыть, чтобы закрыть окно.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
