Продлить скважину
Приложение предполагает, что расчетное направление и направление бурения одинаковы при каждом удлинении скважины. Помните об этом, когда указываете исходную ориентацию или степень отклонения.

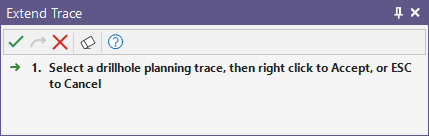

Если это еще не выбрано, вам будет предложено выбрать траекторию планирования скважины для продолжения:

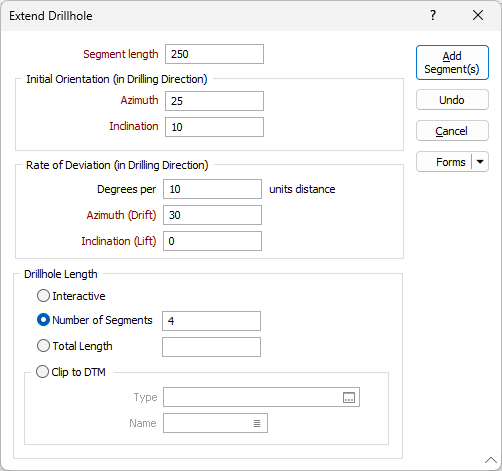

В диалоговом окне Продлить скважину укажите длину сегмента, исходную ориентацию и отклонение сегмента:
Исходная ориентация (в направлении бурения)
Укажите Азимут и Наклон для исходного сегмента траектории. Траектория будет отклоняться от начальной ориентации.
Эти поля активны только в том случае, если была выбрана точка.
Независимо от проектного направления (от устья или от цели), в приложении всегда предполагается, что ориентация и отклонение будут заданы в направлении бурения, не в проектном направлении.
Например, если вы проектируете скважину "от цели", которая будет пробурена на -60° в восточном направлении (090°), вам необходимо указать наклон -60 и задать значение азимута, равное 9, даже если вы проектируете скважины вверх от цели. Программа автоматически развернет для вас направления и отклонения.
Направление бурения и проектное направление являются независимыми переменными.
Степень отклонения
Сегменты, которые вы добавляете в стринг, будут отклоняться в своей ориентации по указанной длине сегмента, а также по Отклонению азимута и Отклонению наклона, измеряемым в градусах на сегмент. Отклонения определяются с позиции направления бурения.
Используйте опции группы Степень отклонения с осторожностью. Отклонение скважины - это результат сложного взаимодействия параметров бурения (тип коронки, давление подачи, скорость вращения и т.д.), режущей или ударной способности коронки, породы, через которую проходит скважина, угла между буровой коронкой и вмещающей породой. Изменение одного из этих параметров может привести к значительным изменениям в степени отклонения по сравнению с другими скважинами.
В новой проектной области вам необходимо планировать прямые скважины до тех пор, пока у вас не появится достаточно материала бурения, чтобы разобраться в том, как отклонились предыдущие скважины. Даже обладая этой информацией, вам всегда следует расценивать все запланированные отклонения как приблизительные данные завершенной скважины.
Градусы на единицу расстояния
Введите значение в поле, чтобы определить расстояние, к которому применяется скорость отклонения. Единица измерения расстояния, заданная в настройках проекта, отображается справа от поля. Если оставить это значение пустым, будет использоваться длина сегмента.
Длина скважины
Интерактивный режим
Выберите эту опцию, чтобы настроить длину скважины в интерактивном режиме, а не указывать общую длину и вычислять её на основании количества сегментов.
Количество сегментов
У вас имеется возможность добавить сегменты, используя одинаковую ориентацию или одинаковое отклонение, указанное в диалоговом окне. Введите количество сегментов, которое вы намерены создать.
Общая длина
Укажите длину скважины (в единицах сети).
Обрезать до ЦМП
Как вариант, вы можете указать Тип и Имя ЦМП, к которой необходимо произвести привязку. Точка, на которой ЦМП пересекается стрингом траектории, определит длину скважины.
Добавить сегмент(ы)
Щелкните по кнопке Добавить сегмент(ы), чтобы добавить один или несколько сегментов указанной длины и ориентации.
Отменить
Щелкните по кнопке Отменить (Вернуть), чтобы отменить действия по одному или нескольким сегментам.
Закрыть
Щелкните по кнопке Закрыть, чтобы закрыть окно.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
