Опускание

Во вкладка Скважина | Планирование в группе ЦМП:: Нажмите Опустить, чтобы опустить устья на поверхность ЦМП, изменив положение устья по оси Z для исправления ЦМП.

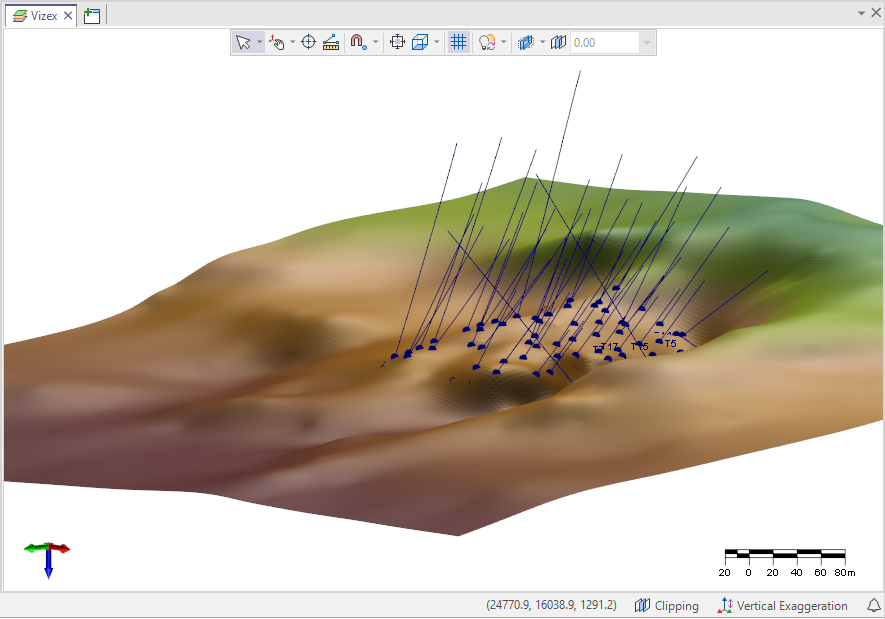

Инструмент Опускание используется для интерактивного опускания устьев активного слоя плана скважин на выбранную ЦМП. Планируемые скважины перемещаются по вертикали таким образом, чтобы устье скважины совпадало с поверхностью ЦМП. Если устья находятся ниже ЦМП, они проецируются вверх в ЦМП; и наоборот, если устья находятся выше.

Для использования инструмента Опускание необходимо открыть ЦМП и использовать режим планирования скважин.

Для опускания устьев на ЦМП,

1. Нажмите Загрузка буровых скважин в план, чтобы выбрать и загрузить базу данных буровых скважин или файл Стринг траектории для плана.

   Буровые скважины загружены, и опции ЦМП на ленте планирования буровых скважин включены.

2. Нажмите кнопку Опускание.

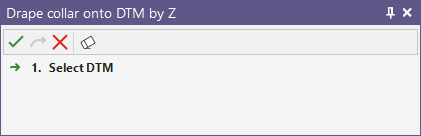

   Если он еще не выбран, вам будет предложено выбрать ЦМП:

3. Выберите ЦМП и нажмите кнопку Подтвердить выделение, чтобы опустить устья активного слоя на выбранную ЦМП.
