Буровая скважина от цели

Во вкладке Скважины | Проектирование, в группе Проектирование: нажмите на опцию От цели, чтобы в интерактивном режиме спроектировать прямую скважину или скважину с искривлением от цели, а затем построить траекторию по направлению к устью.

Проектирование скважины, где направление траектории скважины противоположно направлению бурения и идет от цели к устью, называется проектированием От цели.

Проектирование от цели, как правило, используется в случае, если целевая область известна, а местоположение устья необходимо определить. Для бурения с поверхности данный метод может включать возможность автоматического ограничения до ЦМП поверхности, автоматического разворота направления стринга скважины и автоматического удлинения скважины за пределы целевой области.

При проектировании "от цели" поддерживается работа с прямыми и искривленными скважинами по направлению вверх или по направлению вниз.

Приложение использует длину сегмента для управления длиной каждого сегмента, представляющего изогнутую скважину. При преобразовании сегментов в файлы Collar и Survey длина сегмента также определяет интервал между последовательными скважинными исследованиями.

Самый надежный способ прочертить кривизну скважины - начать интерактивно добавлять сегменты до тех пор, пока скважина не будет выведена на верную длину. После этого вы можете проектировать другие скважины, используя общую длину, если по вашим ощущениям такое соотношение подходит для вашей площади проекта.

Интерактивное добавление сегментов к трассе, начиная с определенного целевого места:

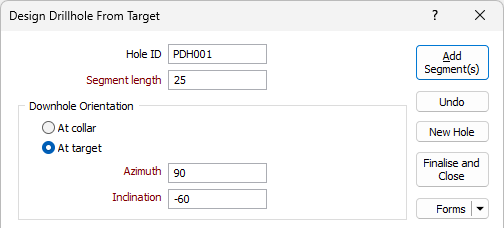

Оцифруйте точку в качестве целевого местоположения. Отобразится форма Проектирование буровой скважины от цели:

Номер скважины

(Необязательно) Введите уникальный идентификатор скважины в поле номера скважины.

Длина сегмента

Укажите длину сегмента (в единицах сети).

Ориентация вдоль скважин

В разделе Ориентация укажите длину, ориентацию и отклонение скважины.

Укажите Азимут и Наклон для исходного сегмента траектории. Траектория будет отклоняться от начальной ориентации.

Ориентацию траектории можно определить относительно устья или относительно цели.

Независимо от проектного направления (от устья или от цели), в приложении всегда предполагается, что ориентация и отклонение будут заданы в направлении бурения, не в проектном направлении.

Например, если вы проектируете скважину "от цели", которая будет пробурена на -60° в восточном направлении (090°), вам необходимо указать наклон -60 и задать значение азимута, равное 9, даже если вы проектируете скважины вверх от цели. Программа автоматически развернет для вас направления и отклонения.

Направление бурения и проектное направление являются независимыми переменными.

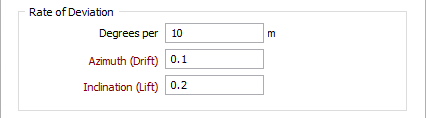

Темп отклонения

Сегменты, которые вы добавляете в стринг, будут отклоняться в своей ориентации по указанной длине сегмента, а также по Отклонению азимута и Отклонению наклона, измеряемым в градусах на сегмент. Отклонения определяются с позиции направления бурения.

Градусы на единицу расстояния

Введите значение в поле, чтобы определить расстояние, к которому применяется скорость отклонения. Единица измерения расстояния, заданная в настройках проекта, отображается справа от поля. Если оставить это значение пустым, будет использоваться длина сегмента.

Используйте опции группы Степень отклонения с осторожностью. Отклонение скважины - это результат сложного взаимодействия параметров бурения (тип коронки, давление подачи, скорость вращения и т.д.), режущей или ударной способности коронки, породы, через которую проходит скважина, угла между буровой коронкой и вмещающей породой. Изменение одного из этих параметров может привести к значительным изменениям в степени отклонения по сравнению с другими скважинами.

В новой проектной области вам необходимо планировать прямые скважины до тех пор, пока у вас не появится достаточно материала бурения, чтобы разобраться в том, как отклонились предыдущие скважины. Даже обладая этой информацией, вам всегда следует расценивать все запланированные отклонения как приблизительные данные завершенной скважины.

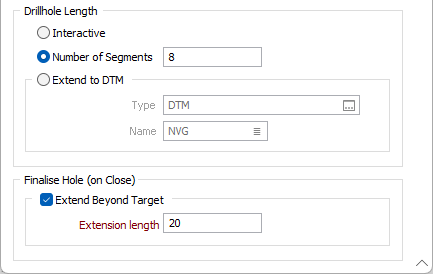

Длина скважины

Примечание: Если вы выбрали ориентацию скважины Возле устья (см. выше), то местоположение колонны и длина буровой скважины определяются точкой пересечения на ЦМП. Вы не можете определить длину интерактивно или путем указания количества сегментов.

Интерактивный режим

Выберите эту опцию, чтобы настроить длину скважины в интерактивном режиме, а не указывать общую длину и вычислять её на основании количества сегментов.

Количество сегментов

У вас имеется возможность добавить сегменты, используя одинаковую ориентацию или одинаковое отклонение, указанное в диалоговом окне. Введите количество сегментов, которое вы намерены создать.

Продлить до ЦМП

Как вариант, вы можете указать Тип и Имя ЦМП, к которой необходимо произвести привязку. Точка, на которой ЦМП пересекается стрингом траектории, определит длину скважины.

Завершить скважину (на закрытии)

Если выбрано, следующая опция определит, что произойдет при нажатии кнопки Завершить и закрыть и закрытии формы.

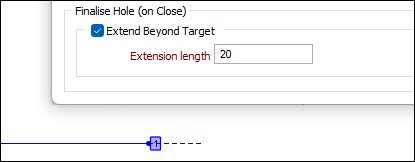

  • Параметр Продолжить за пределами целевых данных увеличит длину скважины на заданную длину расширения. На экране отображается строка предварительного просмотра для расширения:

Добавить сегмент(ы)

Щелкните по кнопке Добавить сегмент(ы), чтобы добавить один или несколько сегментов указанной длины и ориентации.

Отменить

Щелкните по кнопке Отменить (Вернуть), чтобы отменить действия по одному или нескольким сегментам.

Закрыть

Нажмите на кнопку Закрыть, чтобы закрыть форму без окончательного определения скважины.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
