Расстояние до каркаса

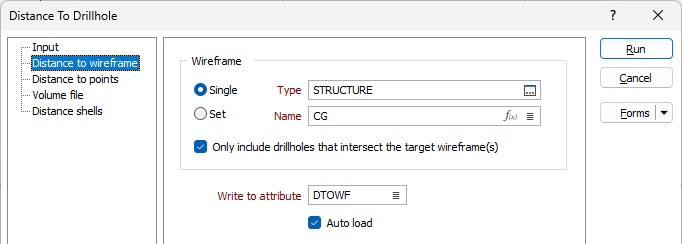

Параметр Записать расстояние до каркасов на вкладке Ввод формы Расстояние до скважины активирует вкладку Расстояние до каркаса. Используйте параметры на вкладке, чтобы указать каркас/набор, в который следует записать расстояния, что позволит раскрашивать их в зависимости от расстояния.
Каркас
To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
To process the wireframes in a predefined wireframe set, select the Set option.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
Включать только скважины...
Выберите параметр Включать только скважины..., чтобы использовать только те скважины, которые пересекают один или несколько целевых каркасов для измерения расстояний. Эта опция применяется к выводам объема и оболочки и включена по умолчанию.
Записать в атрибут
В поле Записать в атрибут введите или выберите атрибут в указанном каркасе/наборе, в который следует записать данные о расстоянии.

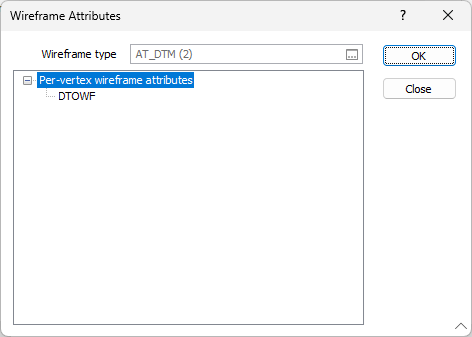

Если нажать кнопку списка, откроется форма Атрибуты каркаса, и вы сможете выбрать атрибут для заполнения поля.
Автозагрузка
Выберите опцию «Автозагрузка», если вы хотите, чтобы полученный каркас/набор с включенной информацией о расстоянии автоматически отображался в Визексе при создании. Настройка отображения по умолчанию для автоматически загружаемых каркасов — Авто, при которой слои будут отображаться как 2D-срезы, когда Визекс находится в обрезанном виде.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Указав входы и выходы, нажмите кнопку Запустить, чтобы начать процесс.
