Истинная мощность
Расчет истинной мощности позволяет получить наиболее точное значение мощности путем определения геологической ориентации плоскости с использованием файла событий или интервалов или каркасной модели. Для функции в качестве одного из входных данных требуется база данных скважин (DHDB), чтобы обеспечить прямой доступ к следующим значениям из базы данных:
- Азимут и Падение
- Падение плоскости пласта и направление падения (для файла событий, связанного с базой данных).

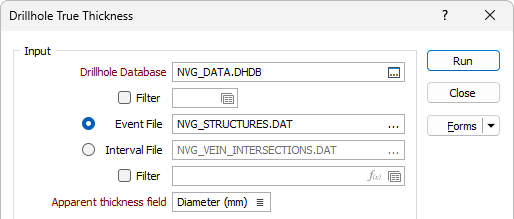

Ввод
Укажите следующие параметры в Группе ввода:
База данных
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя базы данных, которая содержит ваши данные. При необходимости, примените фильтр, чтобы ограничить данные, которые будут выводиться в просмотр. Смотрите: Фильтр.
Файл событий
Дважды щелкните (F3), чтобы выбрать имя Файла событий, связанного с выбранной базой данных. Если вы указали Файл событий, для вычисления Истинной мощности функция будет использовать значения полей СКВАЖИНА, ГЛУБИНА и ВИДИМАЯ МОЩНОСТЬ. Поля Скважина и Глубина используются для того, чтобы отправить запрос к базе данных скважин и определить Азимут и Падение в этой точке.
При необходимости, задайте фильтр для выбора обрабатываемых записей.
Файл интервалов
Дважды щелкните (F3), чтобы выбрать имя Файла интервалов, связанного с выбранной базой данных. Если Файл интервалов указан, функция будет использовать значения СКВАЖИНА, (ОТ + ДО)/2 и (ДО - ОТ) для вычисления истинной мощности.
При необходимости, задайте фильтр для выбора обрабатываемых записей.
Поле видимой мощности
Для Файла событий двойным щелчком левой кнопки мыши (F3) определите имя поля, содержащего значения мощности, замеренные вдоль скважины.

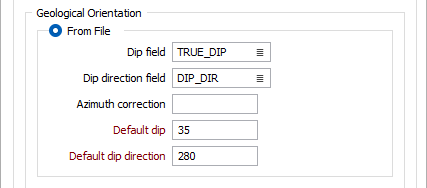

Геологическая ориентация
Подробную информацию о геологической ориентации можно получить из файла событий или интервалов или каркаса.
Из файла
Выберите вариант использования файла событий или интервалов для расчета и укажите следующие значения по умолчанию:
Поле падения
Для файла событий дважды щелкните (F3), чтобы указать поле, содержащее значения, представляющие угол падения пласта.
Поле направления падения
Для файла событий дважды щелкните (F3), чтобы указать поле, содержащее значения, которые представляют собой направление падения пласта.
Коррекция азимута
При желании введите поправку азимута (+ или -), если вы хотите скорректировать значения, выводимые в файлы интервалов или координат.
Корректировки вносятся во все значения азимута, используемые в просмотре, при этом фактические значения в Файле устьев или в Файле инклинометрии не изменяются. Нет необходимости вносить корректировки, если результат редактирования является отрицательным или больше 360 градусов.
Функция "Коррекция азимута" полезна, если азимуты записаны как Истинный север с известным отклонением от севера сетки.
Падение по умолчанию
Введите угол падения свиты пластов, измеряемый от горизонтали (0), с помощью которого можно вычислить истинную мощность. Значение падения по умолчанию должно быть положительным (вниз) и находиться в диапазоне от 0 до 90.
Значение по умолчанию будет использоваться, если в поле Dip не определено значение.
Направление падения по умолчанию
Введите азимут по умолчанию для направления падения. Он расположен под прямым углом к геологическому простиранию и ограничен значением в положительном диапазоне от 0 до 360. Значение по умолчанию будет использоваться, если в поле Направление падения не определено значение.

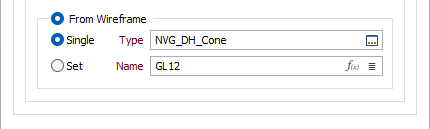

Из каркаса
Чтобы сгенерировать истинные данные расчета толщины с использованием каркаса, выберите опцию и укажите каркас Один или Задан по типу и/или имени.
Используйте выпадающий список Метод расчета, чтобы выбрать метод, который будет использоваться для расчета истинной толщины на основе каркаса/набора.
-
Интерполяция (усредненная) - вычисляет локальную ориентацию путем усреднения ориентации соседних каркасных поверхностей.
-
Ближайшая точка - вычисляет ориентацию, используя ориентацию ближайшей каркасной поверхности.
Макс. расстояние
Введите значение максимального расстояния в поле. Любые интервалы, которые находятся дальше этого расстояния от ближайшей точки каркаса, записываются с пустыми значениями истинной толщины.

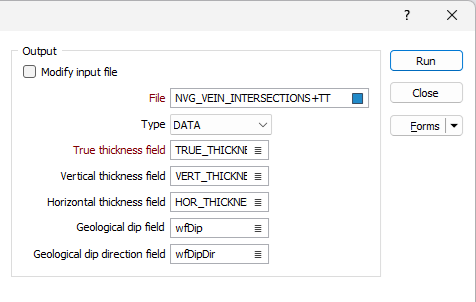

Файл вывода
Укажите, куда будут записаны результаты расчета в группе Вывод.
Изменить файл ввода
Выберите эту опцию, если вы хотите записать результаты вычислений в Файл ввода, а не в отдельный Файл вывода.
При использовании опции Изменить файл ввода, будут отключены следующие поля:
Файл
Укажите тип файла вывода и двойным нажатием (F3) выберите имя Файла вывода.
Если Файл ввода является Файлом событий, значения ГЛУБИНЫ записываются в Файл вывода. Если Файл ввода является Файлом интервалов, значения ОТ и ДО записываются в Файл вывода.
Поле истинной мощности
Дважды щелкните (или щелкните значок списка), чтобы указать имя поля в выходном файле, куда будут записаны результаты расчета истинной мощности.
Поля вертикальной и горизонтальной мощности

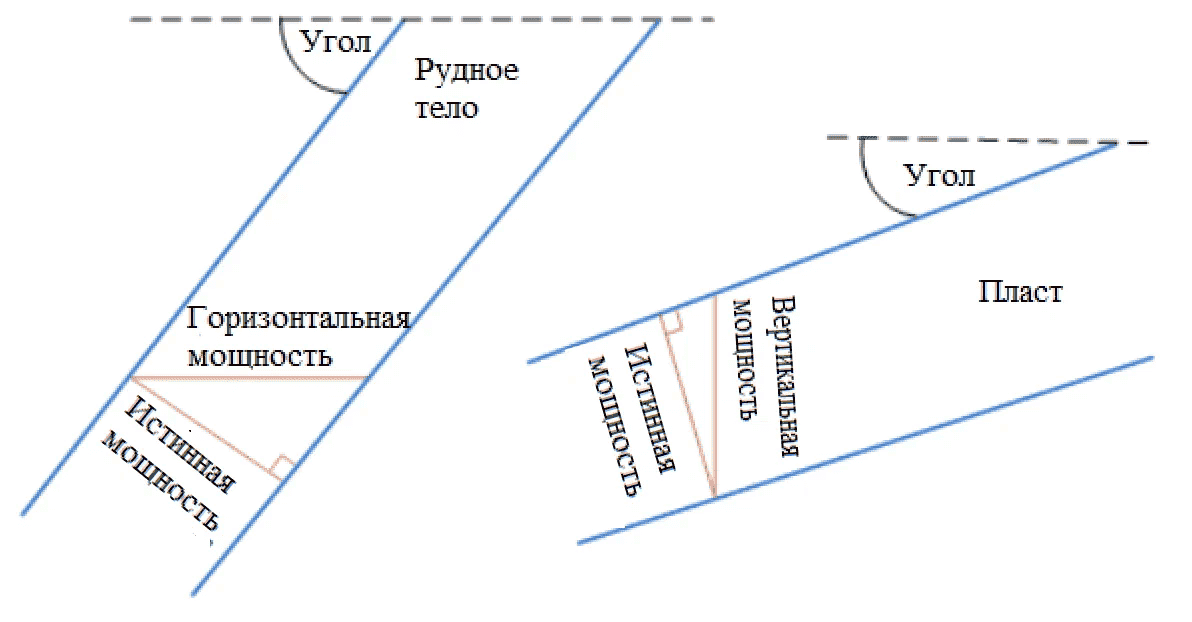

В зависимости от ориентации рудного тела, а также от метода добычи, в дополнение к истинной мощности часто необходимо рассчитать горизонтальную и вертикальную мощность.
Двойным щелчком (или щелчком на значке списка) укажите название полей в выходном файле, в которые будут записаны значения мощности по вертикали и мощности по горизонтали.
Поле геологического падения
Дважды щелкните (или нажмите на значок списка), чтобы указать имя поля в выходном файле, куда будет записано значение геологического падения. Геологическое падение рассчитывается по каркасной модели.
Поле направления геологического падения
Дважды щелкните (или щелкните значок списка), чтобы указать имя поля в выходном файле, куда будет записано значение направления геологического падения. Направление геологического падения рассчитывается по каркасной модели.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
Нажмите на кнопку Запустить, чтобы запустить расчет.
