Пересечение
Эта функция также может быть использована в макросе, где требуется подобное вычисление для ряда скважин.
Можно создавать композиты на основе любого количества пересечений От и До. Вы должны ввести или вычислить значения От/До для каждого интервала. Необязательно, чтобы интервалы были последовательными или равными, либо соответствовали фактическим интервалам опробования. Значения интервалов опробования пропорционально распределены на участке, включенном в композитный интервал.
Если вы запускаете эту функцию, имя поля, для которого вы выполняете расчеты, и результаты для каждого интервала отображаются рядом со значениями От/До в диалоговом окне. Если вы вводите имя файла вывода, результаты записываются в файл.

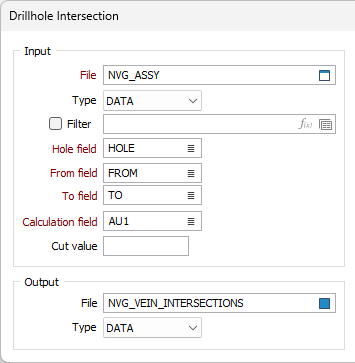

Ввод
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, содержащего ваши данные. При необходимости задайте фильтр для выбора обрабатываемых записей.
Поле идентификатора скважины
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, которое идентифицирует каждую скважину в файле.
Поле От и поле До
Дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать имена полей От и До. Поля От и До используются для определения местоположения и длины интервалов для каждой скважины или борозды. Поле От содержит глубину от устья скважины до начала интервала. Поле До содержит глубину от устья скважины до конца интервала. Значение До должно всегда быть больше значения От, а разница между ними (До - От) является длиной (мощностью) интервала.
Поле вычисления
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, которое будет использоваться для расчета значений взвешенных по длине.
Уменьшить до
Укажите ураганное содержание. Функция будет уравнивать до этого значения любые значения, которые его превышают.
Имя скважины
Введите идентификатор скважины. Номер скважины должен находиться в файле ввода. Его следует указать в Поле скважин.

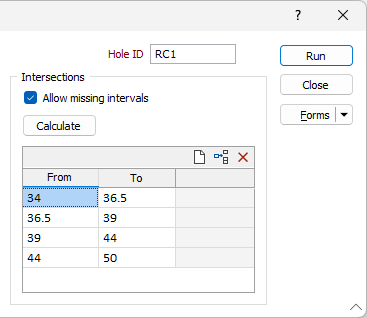

Пересечения
Допускать отсутствующие интервалы
Выберите эту опцию, чтобы вручную ввести (или редактировать вычисляемые) диапазоны интервалов От-До для включения отсутствующих (разорванных) интервалов. Если эта опция не выбрана, предполагается, что интервалы непрерывны, и вы можете ввести только начальное значение (От) и верхний предел (До) каждого интервала.
Вычисление
Нажмите на кнопку Вычислить, чтобы автоматически вычислить диапазоны, основываясь на первом и последнем значениях (которые вы вводите), а также на заданном количестве или заданном размере интервалов.
Поля От и До
Введите числовые значения в полях пересечения От и До. Можно создавать композиты на основе любого количества пересечений От и До.
Вы можете использовать кнопки в панели инструментов (или воспользоваться контекстным меню), чтобы управлять строками в списке.
| Кнопки | Действие |
|---|---|
|
Нажмите на кнопку Очистить, чтобы очистить все строки. |
|
Нажмите на кнопку Вставить, чтобы вставить новую строку выше выбранной строки. |
|
Нажмите на кнопку Удалить, чтобы удалить выбранные строки. |
| Вы можете использовать клавиши CTRL + Del или выбрать опцию в меню по правой кнопке мыши, чтобы удалить выбранные строки. |
Файл вывода
Двойным щелчком мыши (либо с помощью кнопки поиска) выберите Файл вывода. При запуске функции вычисления пересечений изменения в исходный файл не вносятся. Все изменённые данные записываются в выбранный файл вывода.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В завершение, нажмите на кнопку Запустить, чтобы запустить вычисления пересечений.
