Расстояние до скважины
При разведке полезных ископаемых и планировании мест бурения полезно оценить расстояние между существующими скважинами. Это часто можно достичь с помощью блочной модели, раскрашивая каркас по атрибуту расстояния или создавая буферные каркасы вокруг скважин.
Инструмент Расстояние до скважины предлагает более простое решение, позволяя пользователям выбирать входную базу данных скважин и выбирать из нескольких различных вариантов вывода для оценки расстояния до скважин.

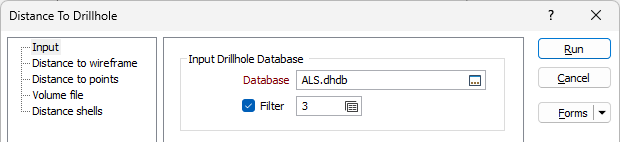

Входная база данных скважин
Укажите следующие параметры в Группе ввода:
База данных
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя базы данных, которая содержит ваши данные. При необходимости, примените фильтр, чтобы ограничить данные, которые будут выводиться в просмотр. Смотрите: Фильтр.

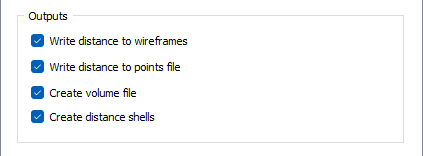

Вывод
В группе Вывод можно выбрать следующие параметры:
Записать расстояние до каркасов
Выберите этот параметр, чтобы записать в базу данных входных данных рассчитанное расстояние между скважинами и поверхностями и/или солидами в атрибут в указанном каркасе или наборе каркасов.
При выборе этого параметра становится доступной вкладка Расстояние до каркаса, и вы можете указать каркас/набор и атрибут для записи расстояний. Расстояние до скважины рассчитывается по вершинам каркаса и записывается в виде атрибутов точек.
Для настройки деталей см. Расстояние до каркаса.
Записать расстояние в файл точек
Выберите эту опцию, чтобы записать информацию о расстоянии до указанного атрибута в файле точек. При выборе этого параметра становится доступной вкладка Расстояние до точек, на которой можно указать файл точек и соответствующие поля направления и расстояния. Расстояние до скважины рассчитывается по точкам в файле.
Запись информации о расстоянии в файл точек позволяет раскрашивать дисплей в зависимости от расстояния. Для настройки деталей см. Расстояние до точек.
Создать файл объемов
Выберите эту опцию для вывода расстояния в пределах файла объемов. Выбор этой опции активирует вкладку Файл объёмов, которая используется для настройки параметров области и вывода для файла объёмов. При автоматической загрузке файла объёмов можно ввести значение изоповерхности для отображения оболочек в файле объёмов.
Для настройки деталей см. Файл тома.
Создать оболочки по расстоянию
Выберите опцию Создать оболочки по расстоянию для генерации каркасов (wireframes) для каждой скважины на расстояниях, указанных в таблице.
При выборе этой опции становится доступной вкладка Оболочки по расстоянию, где можно задать параметры оболочек по расстоянию и вывода каркасов. Каркасы могут представлять собой оболочки по расстоянию(с перекрытием) или интервалы по расстоянию (без перекрытия), если указано несколько расстояний. Вы также можете вывести по одному каркасу на скважину или объединённый каркас по расстоянию, а также указать закруглённые или плоские торцы.
Для настройки деталей см. Оболочки расстояний.

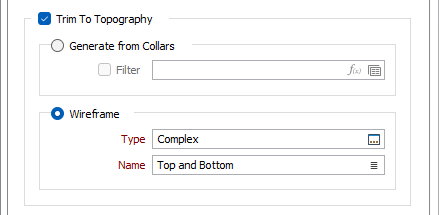

Обрезать до топографии
Параметры обрезки до топографии позволяют создать поверхность (например, топографию), которой будут ограничены выходные данные файла объема и/или оболочки расстояния. Эта опция доступна только в том случае, если выбран параметр Создать файл объемов и/или Создать оболочки расстояний. После настройки данные обрезки до топографии применяются к созданному выходному файлу, а также к любому необходимому файлу объема и оболочкам расстояний.
Создать из устьев
Выберите опцию Создать из устьев, чтобы создать топографию на основе данных устьев в базе данных скважин.
Вы можете установить флажок Фильтр и выбрать фильтр для определения записей в базе данных скважин, которые будут обрабатываться для получения информации об устьях, если это необходимо.
Каркас
Выберите параметр Каркас, чтобы выбрать каркасную поверхность, представляющую топографию. Выберите Тип каркаса и Имя каркаса этого типа.

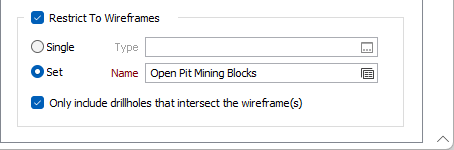

Ограничить каркасами
Выберите опцию Ограничить каркасами, чтобы ограничить вывод файла объема и/или оболочки расстояния указанным каркасом или набором каркасов. Настроенные каркасы будут использоваться для создания буферов вокруг скважин на заданном расстоянии.
Один
Выберите опцию Один, чтобы указать один тип каркаса и одно имя для ограничения вывода файла объема и/или оболочки расстояния.
Настроить
Выберите опцию Настроить, чтобы указать имя набора каркасов, с помощью которого будут ограничены выходы файла объема и/или оболочки расстояния.
Включать только скважины...
Выберите опцию Включить только скважины... для использования только скважин, которые пересекают один или несколько ограничительных каркасов для измерения расстояний. Этот параметр применяется к выводу объема и оболочки и включен по умолчанию.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Указав входы и выходы, нажмите кнопку Запустить, чтобы начать процесс.
