Оболочки расстояний

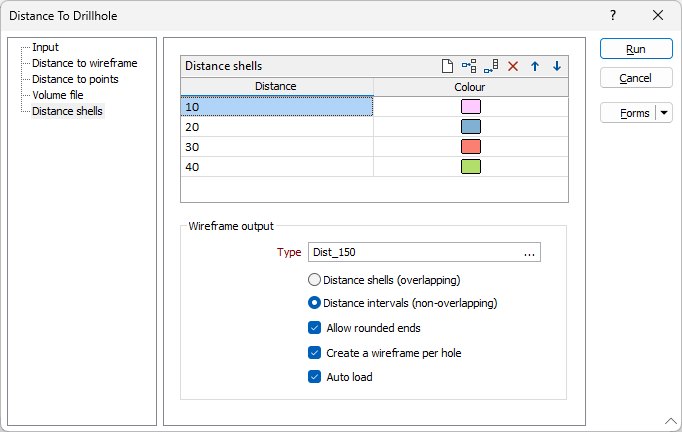

Опция Создать оболочки расстояний на вкладке Ввод формы Расстояние до скважины включает вкладку Оболочки расстояний. Используйте параметры на вкладке для настройки оболочек расстояний и параметров вывода каркасов для инструмента "Расстояние до скважины". .

Оболочки расстояний

Сетку оболочек расстояний можно настроить с требуемыми интервалами расстояний и назначенным цветом для создаваемых оболочек расстояний.

Вы можете ввести расстояние в соответствующее поле и использовать значок цвета, чтобы задать цвет, представляющий это расстояние. Используйте кнопки на панели инструментов сетки для Управлять строками в списке.

Вывод каркаса

Используйте параметры вывода каркаса, чтобы указать тип каркаса, который будет использован при создании оболочек по расстоянию.

Тип

Используйте многоточие для поиска и выбора типа каркаса для выходных данных оболочки расстояния.

Shells or Intervals

Select whether the wireframe output will be Distance shells (overlapping) or Distance intervals (non-overlapping).

  • Distance shell wireframes are overlapping wireframes, representing the different drillhole distances in your data.

Разрешить закругленные концы

Выберите параметр Разрешить закругленные концы, чтобы указать, что закругленные концы можно использовать для вывода каркаса. Если эта опция не выбрана, будут применены плоские концы.

Создать каркас для каждой скважины

Select this option to create a Distance shell or Distance interval output wireframe (depending on your selection) per drillhole in the database. Если опция не выбрана, будет создан один каркас выбранного типа для всех скважин и информации о расстояниях.

Автозагрузка

Select the Auto load option if you want the resulting wireframe output with the distance information included to be automatically displayed in Vizex on creation.

Расстояние до скважины

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Указав входы и выходы, нажмите кнопку Запустить, чтобы начать процесс.
