Расширенные

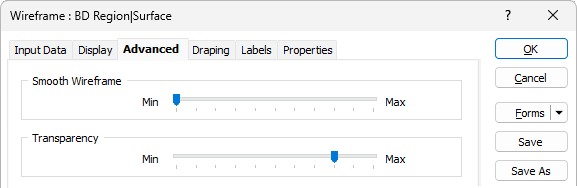

Используйте настройки, представленные во вкладке Расширенные опции для того, чтобы оптимизировать отображение каркаса.
Сглаживать каркас
Воспользуйтесь бегунком опции Сглаживать каркас, чтобы сгладить края слоя каркаса. В данном случае установка бегунка на максимум сделает края поверхности гладкими.
Треугольники сами по себе остаются неизменёнными. Другими словами, сглаживание применяется к слою просмотра, а не к данным триангуляции.
Прозрачность
Используйте бегунок строки прозрачности (0 - 100%) для регулировки интенсивности отображения слоя. Видимость слоев, находящихся под текущем слоем отображения, будет определяться степенью прозрачности, которую вы установили.

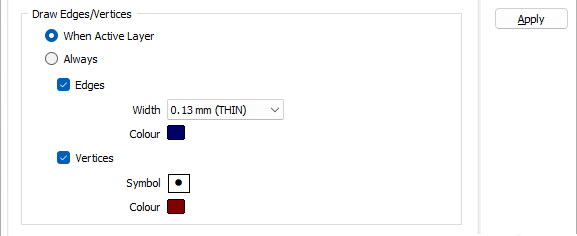

Отрисовывать края/вершины
Вы можете применить следующие параметры отображения:
-
Если текущий слой Каркас является активным слоем
-
Всегда (для любого слоя Каркас)
Ребра
Установите этот флажок, чтобы отобразить края триангуляции. Укажите ширину линии (ТОНКАЯ, СРЕДНЯЯ, ТОЛСТАЯ или заданная пользователем) для краев. У вас имеется возможность выбрать различные варианты толщины линий (в миллиметрах).
Двойным щелчком мыши по полю Цвет выберите цвет, который будет применяться к краям.
Вершины
Установите этот флажок, чтобы отображать символы на вершинах триангуляции. Вы можете использовать символ умолчанию или двойным щелчком мыши по полю Символ выбрать любой другой.
Дважды щелкните по полю Цвет, чтобы задать цвет, который будет применяться к символам.

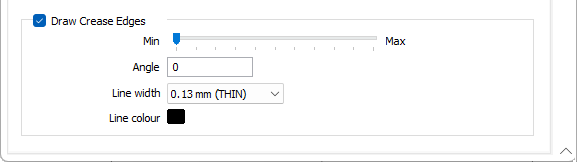

Отрисовывать ребра
Используйте опцию Внутренние углы каркаса и бегунок, чтобы настроить параметры просмотра углов между гранями каркаса.
Если внутренний угол между двумя каркасами меньше или равняется заданному углу сглаживания, будет создана линия сглаживания. Если вы настроите бегунок на максимальное положение, все углы вдоль поверхности будут видимы.
Если вы указываете значение угла, нажмите на клавишу TAB для обновления положения бегунка.
Толщина линии и Цвет линии
Укажите цвет и толщину линии (ТОНКАЯ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТАЯ или настройте по своему усмотрению) для краев, которые прорисовываются между каркасами. У вас имеется возможность выбрать различные варианты толщины линий (в миллиметрах).
Прорисовка краёв каркаса может быть полезной в случае, если например в Визексе каркасами представлено большое количество выемочных блоков, при этом, кроме одного большого солида, никаких других данных нет.
Отображение вершин может быть удобно при редактировании.
