Автозаполнение уступа

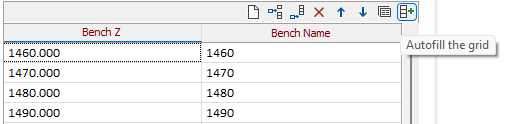

Опцию Автозаполнение уступа можно использовать для того, чтобы автоматически заполнять столбцы "Z уступа" и "Имя уступа".

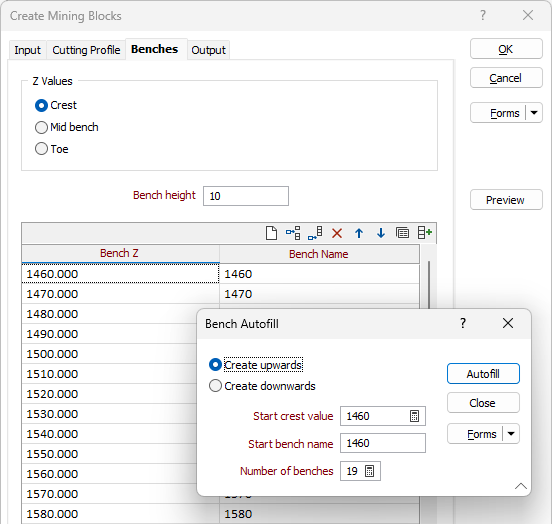

В диалоговом окне данной функции укажите направление среза секущего профиля (вверх или вниз). Задайте начальное значение бровки/ середины/ подошвы, начальное имя уступа и количество уступов, которое необходимо создать.

Нажмите на значок Автовычисление, чтобы рассчитать значения на основании атрибутов вводного каркаса. Точность начального значения бровки/середины/подошвы теперь вычисляется автоматически. В результате чаще всего выводятся 3 знака после запятой.

Автозаполнение

Нажмите на кнопку Автозаполнение, чтобы создать уступы на основании параметров, которые вы задали, и вернуться во вкладку Уступы в диалоговом окне Создать выемочные блоки.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
