Профиль среза

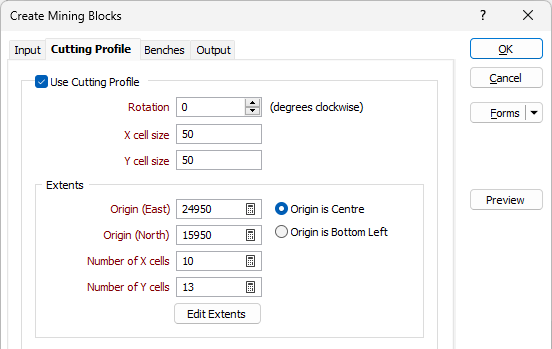

Используйте опцию Использовать профиль среза во вкладке Профиль среза в диалоговом окне Создать выемочные блоки, чтобы задать профиль среза, который будет использоваться для нарезки каркасов на выемочные блоки.
Поворот
Укажите значение корректировки поворота (вращения) секущего среза (градусы в направлении по часовой стрелке).
Размер ячеек по X и Y
Укажите масштаб ячеек X и Y для выемочных блоков.
Границы
Эти опции используются для ввода границ по X и Y, а также количества ячеек профиля среза.
Автовычисление
Нажмите на значок Автовычисление, чтобы рассчитать границы профиля среза на основании границ вводных каркасов. Кроме этого, вы можете пользоваться значками Автовычисление, чтобы указывать в полях ячеек X и Y количество блоков, которое требуется в каждом направлении.
Править границы
Нажмите на кнопку Править границы, чтобы свернуть диалоговое окно и откорректировать границы секущего профиля. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.

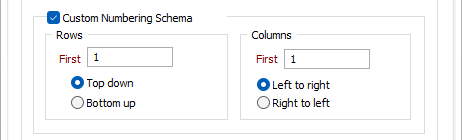

Пользовательская схема нумерации
Активируйте эту опцию, если вы хотите использовать заданную пользователем схему нумерации для ячеек, содержащих профиль среза.
Если схема нумерации не задана, первая строка и колонка будут иметь номер 1. Приращение строк будет происходить сверху вниз, а колонки будут пристраиваться слева направо. К значениям меньше 10 впереди будет добавляться ноль (максимальное число колонок или строк - 99).

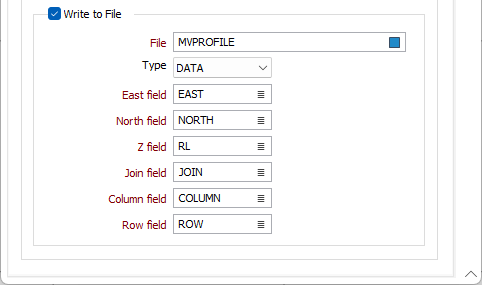

Записать в файл
Выберите эту опцию, если вы намерены записать профиль среза в файл.
Предварительный просмотр
Нажмите на кнопку Предпросмотр для предварительного просмотра секущего профиля. Если вас устраивает полученный результат, нажмите на кнопку ОК. В ином случае, внесите необходимые изменения.
