Ввод/Вывод

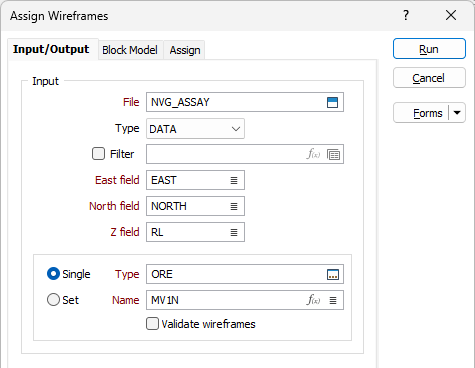

На вкладке Ввод/Вывод формы Блочная модель (Назначение каркаса) укажите следующие параметры:
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, который будет являться целевым для процесса присвоения.
Примечание: инструмент Блочная модель (Присвоение каркасом) не поддерживает блочные модели пластов. Это связано с тем, что данный процесс предназначен для работы с трёхмерной блочной моделью, тогда как пластовая блочная модель не является полностью трёхмерной. Чтобы выполнить процесс на модели пластового блока, используйте вместо этого До точек или Стратиграфия| Блочная модель пласта | Пересечение с солидом].
Поля Восточных, Северных и Z координат
Укажите имена полей, в которых будут храниться восточные, северные и Z координаты целевого файла.
Каркас
To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
To process the wireframes in a predefined wireframe set, select the Set option.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
Проверка каркасов
Выберите эту опцию, чтобы проверить выбранные каркасы для присвоения блочной модели. Рекомендуется проверять каркасы перед их использованием в каком-либо процессе.
Автоматическая очистка каркасов
Этот параметр выбран по умолчанию для автоматической очистки и исправления входного каркаса/набора для назначения блочной модели (путем удаления ненужных точек и треугольников). Вы можете отменить выбор, если не хотите выполнять процесс очистки и восстановления.

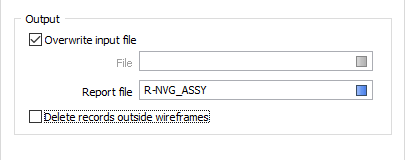

Вывод
Вы можете Перезаписать файл ввода или обозначить Файл вывода как целевой файл, в который будут записаны присвоенные значения.
Перезаписать файл ввода
Выберите эту опцию, чтобы записать присвоенные значения обратно в Файл ввода.
Файл
Если вы не хотите перезаписывать Файл ввода, выберите тип файла и введите (или двойным щелчком мыши, либо с помощью кнопки поиска, выберите) имя Файла вывода.
Файл отчета
При запуске функции Присвоить программа создает Файл отчета. Этот отчет очень полезен в случае, если вы хотите проверить данные, которые были записаны в целевой файл, и убедиться в том, что процесс был завершен успешно.
Удаление записей за пределами каркасов
(Опционально) Установите этот флажок, чтобы удалить те записи в файле данных, которые выходят за пределы каркасных моделей.
Выбор этой опции также активирует поле Удалить блок под полем ввода (на вкладке Блочная модель формы), которое будет удалять блоки со значением коэффициента объема, строго меньшим указанного значения.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
В заключение, щелкните по кнопке Запустить и запустите функцию.
