Блочная модель
Коэффициент объема и параметры субблокировки на вкладке Блочная модель формы Блочная модель (Назначение каркаса) позволяют повысить точность процесса назначения. Чтобы повысить точность процесса назначения, блоки можно разложить на десять подблоков в каждом направлении (X,Y,Z).

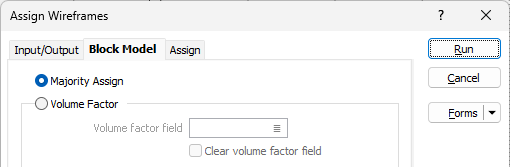

Присвоение по большинству
Это хороший вариант с точки зрения скорости и простоты использования. Минимальное значение коэффициента объема 0,5 применяется на основе объединения значений коэффициента объема. Блоки со значением менее 0,5 удаляются.
Фактор объема
Если вы решите выполнить расчет фактора объема, то если блок пересекается с каркасом, он будет сохранен. Доля объема (коэффициент объема), которая находится внутри каркаса, записывается как число от 0 до 1. Значение 0,65 будет означать, что 65% блока находится внутри каркаса.
Поле фактора объема
(Необязательно) Чтобы записать значения коэффициента объема в файл блочной модели, укажите имя поля.
Очистить поле фактора объема
Установите этот флажок, чтобы очистить значения в указанном поле перед запуском функции.

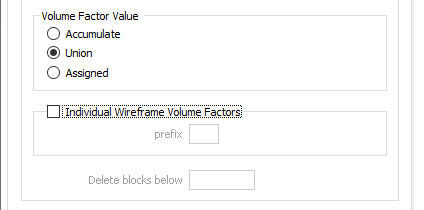

Значение фактора объема
Если в качестве входных данных указано несколько каркасов, выберите, как будут сообщаться значения коэффициента объема, когда блок или часть блока попадает в несколько каркасов:
| Аккумулировать | (По умолчанию) Сумма коэффициентов объема из каждого каркаса. |
| Объединение | Коэффициент объема внутри объединения всех каркасов. |
| Назначенный | Коэффициент объема каркаса, которому был назначен блок. |
Индивидуальные факторы объема WF
Эта опция позволяет записывать коэффициент объема для каждого отдельного каркаса. В файле целевого блочного моделирования создаются столбцы, содержащие коэффициент объема для каждого каркаса.
Имя каждого столбца представляет собой имя каждого каркаса с указанным Удалить блоки ниже.
Удалить блоки ниже
Эта опция доступна только в том случае, если на вкладке Ввод/Вывод формы установлен флажок Удалить записи за пределами каркаса.
Опция удалит блоки со значением коэффициента объема строго меньше указанного значения.

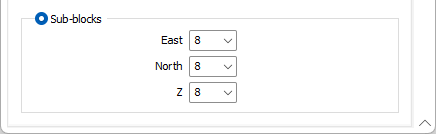

Субблоки
Субблоки по X, Y и Z
Если в качестве метода назначения
Хотя любое число до 64 может быть введено напрямую, фактор двух (2) чисел в выпадающих списках обеспечит лучшую производительность. Чем больше субблоков, тем точнее будет задание; но имейте в виду, что количество субблоков увеличит размер файла, что приведет к экспоненциальному увеличению времени выполнения. Чем меньше количество субблоков, тем меньше файл и выше производительность.
Максимальное количество субблоков - 64, которые можно выбрать из выпадающих списков. мОднако, как предупреждает приложение, рекомендуется использовать не более 16 субблоков. Предупреждение не будет отображаться для любых чисел с коэффициентом два до 64.
Примечание: размер блока должен быть типа REAL (двойная точность), так как точность отображения может быть важна для визуального различия.
