До точек

Во вкладке Каркас, в группе Присвоить, выберите В точки, чтобы определить, где будут находиться точки в файле данных - внутри каркаса или снаружи.

Ввод

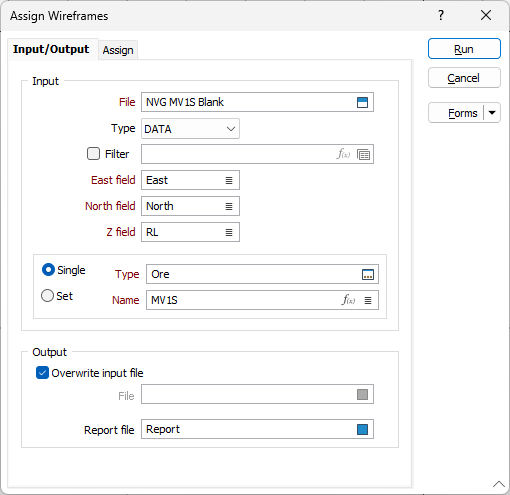

Во вкладке Ввод/Вывод, в диалоговом окне Присвоить каркасами, укажите следующие параметры:

Файл

Дважды щелкните мышью (или используйте кнопку поиска), чтобы выбрать имя файла, который будет являться целевым для процесса присвоения.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых будут храниться восточные, северные и Z координаты целевого файла.

Каркас

To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.

To process the wireframes in a predefined wireframe set, select the Set option.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

Вывод

Вы можете Перезаписать файл ввода или обозначить Файл вывода как целевой файл, в который будут записаны присвоенные значения.

Перезаписать файл ввода

Выберите эту опцию, чтобы записать присвоенные значения обратно в Файл ввода.

Файл

Если вы не хотите перезаписывать Файл ввода, выберите тип файла и введите (или двойным щелчком мыши, либо с помощью кнопки поиска, выберите) имя Файла вывода.

Файл отчета

При запуске функции Присвоить программа создает Файл отчета. Этот отчет очень полезен в случае, если вы хотите проверить данные, которые были записаны в целевой файл, и убедиться в том, что процесс был завершен успешно.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Присвоить
