Интерактив по стрингу

Во вкладке Каркас, в группе Присвоить: Выберите Назначить атрибут | Интерактивно по стрингу, чтобы назначить атрибуты каркасам, которые перекрываются выбранной строкой или строками, на основе текущего представления.

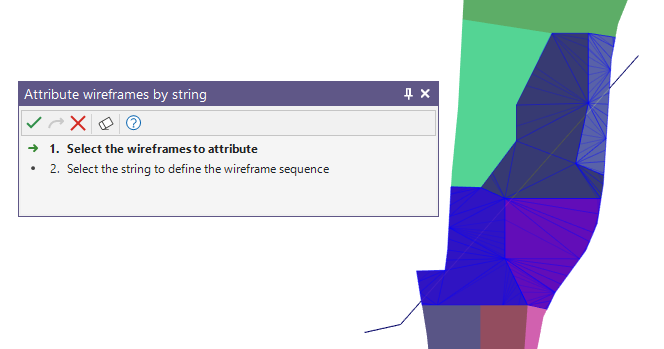

Если каркасы не выбраны, на экране появится сообщение с просьбой их выбрать:

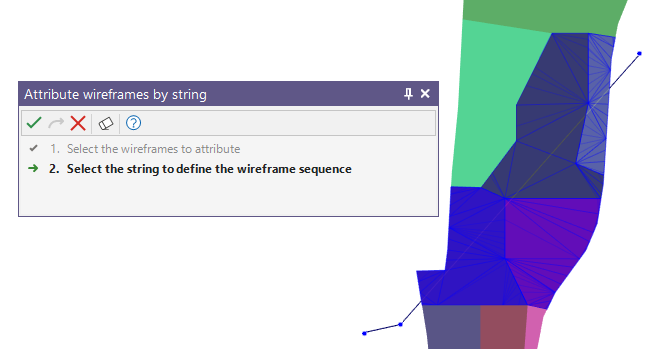

Программа предложит вам выбрать стринг, который перекрывает каркасы, чтобы определить последовательность:

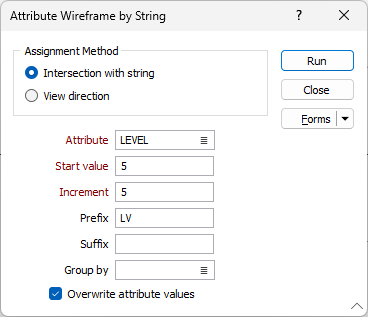

В форме Связать каркасы стрингом выберите метод присвоения и атрибут каркаса, которому будут присвоены значения. Начальное значение и значение приращения используются для создания последовательности значений, основанной либо на порядке пересечения «точек пересечения» стринга выборки, либо на направлении обзора.

Метод присвоения	Описание
Пересечь стрингом	Значения присваиваются каркасу (или каркасам) только тогда, когда выбранный стринг его пересекает. Последовательность присвоенных значений будет основана на порядке, в котором стринг пересекает каркас(ы)
	Предупреждение будет отображаться на экране, если выбранный стринг не пересекает ни один каркас или не пересекает все каркасы (в этом случае предоставляется возможность продолжить, используя каркасы, которые пересекают стринг).
Направление просмотра	Значения будут присвоены каркасу(ам), если стринг пересекает их в указанной плоскости или в направлении просмотра.
	Примечание: имейте в виду, что при применении метода Направление просмотра к двум или нескольким идентичным и перекрывающимся поверхностям могут возникнуть нежелательные результаты. В таких случаях метод Пересечение стрингом даст лучший результат.
	Эта опция недоступна, если выбрано несколько стрингов.

Атрибут

Введите (или двойным нажатием левой кнопки мыши выберите) имя атрибута, в который будут записываться присвоенные значения.

Начальное значение

Введите числовое значение, которое будет присвоено первому каркасу. Поддерживаются числа с нулями впереди, например 001.

Приращение

Введите значение, на которое будет приращиваться Начальное значение.

Префикс

При желании укажите префикс, который будет вставляться перед каждым присвоенным значением.

Суффикс

При желании укажите суффикс для добавления к каждому присвоенному значению.

Группировать по

При необходимости укажите атрибут для группирования выбранных каркасов. Например, вы можете присвоить атрибут последовательности выемочным единицам на каждой высоте с использованием атрибута Уровень.

Примечание: если задан атрибут «Группировать по», каркасы без значения атрибута группирования будут игнорироваться. В этом случае отображается предупреждающее сообщение.

Перезаписать значения атрибутов

Если вы присваиваете значения атрибутов существующему атрибуту, установите флажок, чтобы перезаписать существующие значения атрибутов. Снимите флажок, если хотите сохранить существующие значения.

Вы также можете: Выбрать стрингом
