Из блочной модели

Во вкладке Каркас, в группе Присвоить: Выберите Из блочной модели для расчета каркасных запасов с использованием выражений блочной модели.

Данные ввода

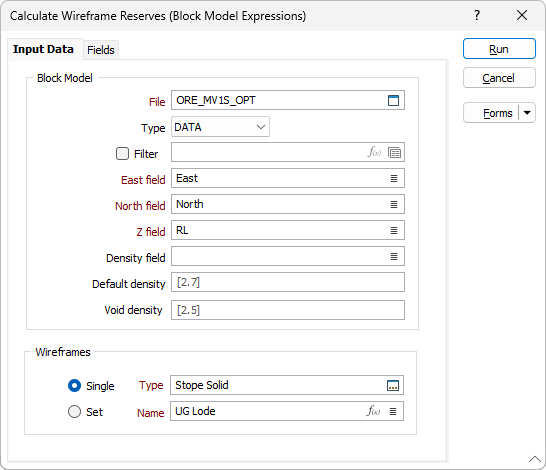

На вкладке Входные данные формы Рассчитать запасы по каркасам укажите блочную модель, из которой будут получены атрибуты запасов целевого каркаса.

Обратите внимание: для проектов с британскими единицами измерения параметры ввода Плотность, Плотность по умолчанию и Плотность вмещающих пород заменяются параметрами ввода Фактор тоннажа, и процесс обработки опорной блочной модели будет учитывать эти значения соответствующим образом. Например, после вычисления объема элемента для каркаса на основе блочной модели масса элемента будет рассчитываться как коэффициент объема / тоннажа (а не объем * плотность). Атрибуты Фактор тоннажа и Плотность включены в каркасы на выводе.

Поля Восток, Север и Z

Укажите имена полей координат Easting, Northing и Z во входном файле.

Поле плотности

Дважды щелкните, чтобы выбрать поле во входном файле, содержащее значения плотности.

Значение плотности по умолчанию

Примите значение по умолчанию [1.0] или введите значение плотности по умолчанию. Это значение будет использоваться, если для выбранного поля Плотность отсутствуют значения.

Плотность пустоты

Примите значение по умолчанию [0.0] или введите плотность по умолчанию для областей с пустотами. Пустоты представляют собой дополнительный объем между блочной моделью и каркасом. Говоря в целом, каркас включает в себя блочную модель, но между ними всегда присутствует расстояние (это расстояние называется пустотами).

Каркасы

To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.

To process the wireframes in a predefined wireframe set, select the Set option.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

Поля

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). In Vizex, the Forms button is only available for new forms opened via the Home tab or вкладка Визекс в группе Слой (or by double-clicking on a form type node in the Vizex Layer Types pane).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите кнопку Сброс, чтобы очистить форму от всех значений и вернуть форму в состояние по умолчанию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.
