Просмотр

Используйте настройки, представленные во вкладке Просмотр в форме Объем, чтобы настроить внешний вид 3D-объема. Поддерживаются режиме 3D Заполненный и Объемы, содержащие несколько срезов, также Изоповерхности.

Обратите внимание, что опции с флажками в связанных списках таблицы по-прежнему активны, если флажки 2D Срезы и Изоповерхности НЕ установлены. Это связано с тем, что дочерние каталоги 2D Срезов и Изоповерхностей для Объемов создаются всегда, а родительская опция с флажком нужна для контроля их видимости в слое.

3D Заполненный

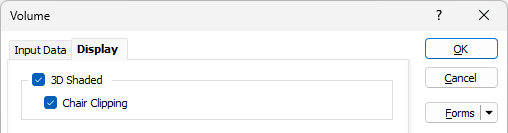

Установите этот флажок, чтобы отображать объем в 3D-режиме, где грани блока выводятся в просмотр как солиды.

Обрезать стул

Геофизические модели часто отображаются таким образом, что один угол данных отсекается, чтобы показать внутренний состав модели.

Установите этот флажок, чтобы создать 3D Заполненный объем с отсеченной секцией. Обратите внимание, что в настоящее время эту опцию можно включать и выключать только в диалоговом окне.

2D Срезы

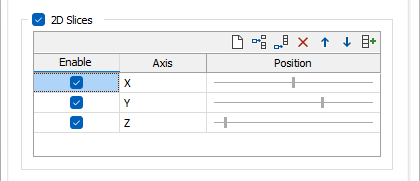

Установите этот флажок, чтобы объемы отображались в виде группы 2D-срезов. В просмотрах разрезов эта группа будет выводить один фрагмент на плоскости разреза вместо вывода отдельных фрагментов. Таблица настроена так, что срезы X, Y и Z отображаются посередине.

Активировать

Эти флажки определяют, активны срезы в представлении Визекса или нет (их также можно переключить в панели просмотра слоев Визекса).

Ось

Опция Ось (X, Y, Z) определяет, по какой плоскости будет выровнен срез.

Расположение

С помощью бегунка Расположение определяется положение срезов вдоль их осей. Значения бегунка Мин./Макс. представляют собой противоположные концы объема, расположение по умолчанию по каждой оси - посередине. В Визексе можно интерактивно перемещать каждый срез, чтобы изменить его положение, это действие будет обновлять значения опции Расположение в форме.

Автозаполнение

Нажмите на кнопку Автозаполнение в панели инструментов таблицы, чтобы сгенерировать указанное количество 2D-срезов в таблице 2D-сетки, все они активированы и расположены на равном расстоянии друг от друга. Смотрите: Добавить 2D срезы

Изоповерхности

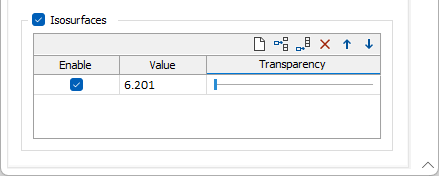

Установите этот флажок, чтобы отображать изоповерхности как группу Изоповерхностей.

Активировать

Эти опции определяют, активны изоповерхности в представлении Визекса или нет (их также можно переключить в панели просмотра слоев Визекса).

Значение

Введите бортовое значение. По умолчанию добавляется одна изоповерхность со значением 0.

Прозрачность

При желании используйте бегунок Прозрачность, чтобы настроить прозрачность изоповерхности. Эта опция позволяет вывести в просмотр несколько изоповерхностей поверх друг друга.

В панели просмотра слоев Визекса, если в группе Изоповерхности выбрана изоповерхность, в окне Свойства будут отображаться ее значения процентиля, прозрачности и бортов:

Значения регулируются с помощью бегунка. Все внесенные здесь изменения перезапишут значения во вкладке Просмотр в форме Объем.
