Точки

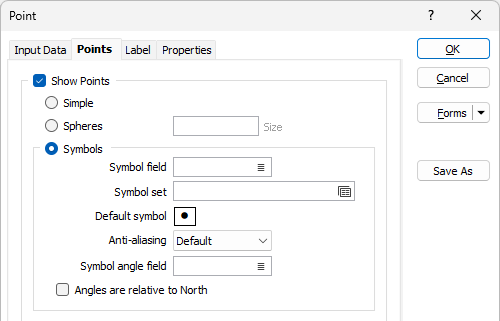

Во вкладке Точки, в диалоговом окне Показывать точки (или Точки), вы можете указать, нужно ли выводить точки в просмотр, а также их параметры.
Показывать точки
Выберите данную опцию, если вы хотите вывести точки на экран (вы можете не выводить их на экран по умолчанию).
Смотрите также: Видимость объектов для точек
Простой
Если выбран параметр Простой, точки будут отображаться как простые точки OpenGL. Простые точки OpenGL рисуются намного быстрее, чем символы, и эту опцию можно выбрать при загрузке обширной базы данных.
Сферы
Выберите опцию Сферы, чтобы отобразить информацию о точке или скважине в виде трехмерной сферы выбранного цвета. Параметры символов будут отключены. Введите размер сферы или оставьте значение по умолчанию.
Символы
Выберите опцию Символы, чтобы включить отображение информации о точке или скважине в виде выбранного символа.
Поле символа
Укажите имя
Набор символов
Дважды щелкните левой кнопки мыши (F3) и выберите набор, который будет определять отображаемые символы. Набор символов увязывает символы со стрингами или числовыми диапазонами. Он определяет символ для каждого значения в выбранном (связанном)
Символ по умолчанию
Дважды щелкните в поле Символ по умолчанию, чтобы выбрать символ, который будет использоваться, если атрибут
Дважды щелкните по значку Символ и задайте символ по умолчанию. Можно выбрать символы из любого шрифта TrueType или OpenType.
Сглаживание
Вы можете активировать Сглаживание, чтобы сгладить символы и получить идеально круглые края. При этом вы можете отключить сглаживание для некоторых слоев точек. Облака точек с высокой плотностью, например, могут казаться «зашумленными» из-за сглаженных краев точек.
Значение по умолчанию будет соответствовать текущему состоянию (вкл./выкл.) новой опции Сглаживание символов во вкладке Визекс в форма Опции | Система | Опции системы.
Поле угла символа
Введите название поля, содержащего значения угла символов (0-360°). Значение 0 будет выводить символ на экран в его естественном направлении. Значение 90 будет поворачивать символ на 90° по часовой стрелке, и т.д.
Углы относительны Северу
Выберите эту опцию, чтобы угол точечных символов во время вращения экрана всегда относился к Северу (а не к плоскости экрана).

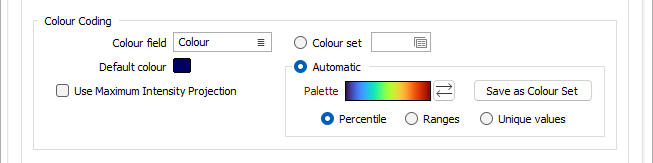

Цветовая кодировка
Когда строки или точки добавляются к новому слою, поле Цвет добавляется к свойствам данных и автоматически заполняется цветом по умолчанию (первоначально нулевой), который можно быстро изменить вместе с другими свойствами в панели Свойства в Визексе.
Поле цвета
Укажите имя поля, содержащее значения, которые будут применяться для цветовой кодировки данных просмотра. Если вы привязываете значения Поля цвета к Набору цветов, в этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, HTM, Hex или Integer.
| Формат | Пример | |
|---|---|---|
| RGB | 89,169,215 | упорядоченный RGB |
| HTML Hex | #59A9D7 | упорядоченный BGR |
| Hex | 0x59a9d7 | упорядоченный BGR |
| Int | 5876183 | упорядоченный BGR: КРАСНЫЙ + (ЗЕЛЕНЫЙ*256) + (СИНИЙ*65536) |
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае вы можете выбрать форматированное поле цвета.
Функцию RGB (r,g,b), которая позволяет вам рассчитать значения цвета RGB, теперь можно включить в Динамическое выражение поля, например при загрузке точек. Смотрите: Редактор выражений

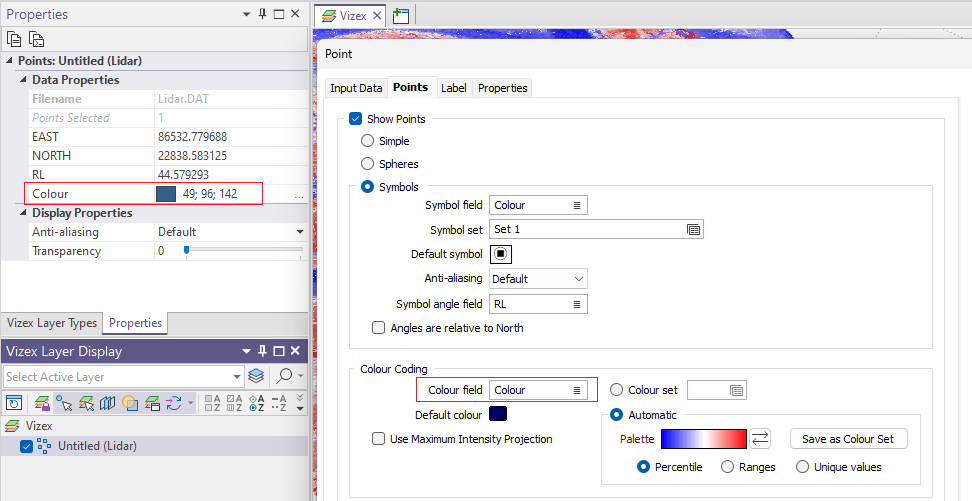

Вы можете просматривать и редактировать значения RGB, присвоенные полю Цвет в окне Свойства. Нажмите на многоточие, чтобы открыть окно для выбора Цвета:
Цвет по умолчанию
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Использовать проекцию максимальной интенсивности
Используйте опцию Проекция максимальной интенсивности чтобы выделить точки, представляющие интерес.
Автоматически
Выберите Автоматически, чтобы выбрать палитру и автоматически применить цветовые диапазоны к данным. Кнопка Сохранить как набор цветов позволяет сохранить результат в виде набора цветов.
Выберите способ расчета:
| Режим | Описание |
|---|---|
| Процентиль | Приложение разделит данные на диапазоны, каждый из которых будет содержать одинаковое количество значений; наибольшее и наименьшее значение в каждом интервале будут определять верхнее и нижнее значения для каждого диапазона. |
| Диапазоны | Данные будут поделены на равные диапазоны. |
| Данные будут разделены на равные диапазоны. | Каждому уникальному значению будет присвоен цвет. |
В стандартной ситуации, если в просмотре точек имеются накладывающиеся символы, ближайшие точки будут скрывать те точки, которые находятся дальше. Тем не менее, если вы активировали опцию Использовать проекцию максимальной интенсивности, наиболее высокие значения всегда будут отображаться поверх более низких значений (в нисходящем порядке). Даже если Поле цвета является символьным полем, вышеописанный принцип все равно работает. Точка "С" будет отображаться поверх точки "А". Порядок сохраняется независимо от изменений в ориентации просмотра, что упрощает процесс визуализации трендов в массивах точечных данных.

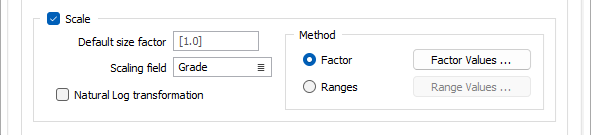

Масштаб
Установите флажок Масштаб, чтобы масштабировать символы с помощью поля Масштабирование:
Фактор размера по умолчанию
Введите множитель, который будет применяться к размеру всех символов. Значения меньше 1.0 будут уменьшать размер символов. Например, значение 0.5 будет уменьшать их размер наполовину. Значения больше 1.0 будут увеличивать их размер.
Поле масштаба
Выберите поле, которое содержит значения, используемые при масштабировании. Необходимо выбрать опцию Использовать символы, которая будет применяться для масштабирования отображаемых точек.
Логнормальное преобразование
При желании, установите Метод просмотра символов на Ln-преобразование.
Метод
Метод масштабирования отвечает за то, как определяется размер каждого символа, прорисованного в каждой точке. Радиус измеряется в тех же единицах, что и сетка координат.
- Метод Фактор рассчитывает радиус пропорционально значению в
- В методе Диапазон используется ряд диапазонов, указанных в таблице. Функция проверяет, какой диапазон содержит значение в
Выберите Фактор или Диапазон, нажав на соответствующие кнопки, и введите требуемые значения.

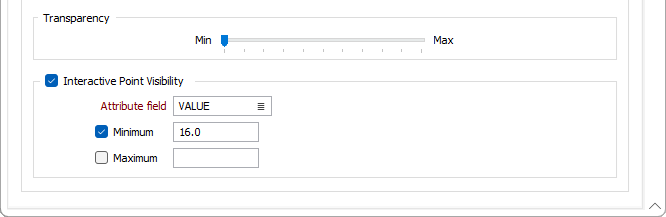

Прозрачность
Используйте бегунок строки прозрачности (0 - 100%) для регулировки интенсивности отображения слоя. Видимость слоев, находящихся под текущем слоем отображения, будет определяться степенью прозрачности, которую вы установили.
Интерактивная видимость точек
Выберите опцию Интерактивная видимость точек, чтобы показать/скрыть блоки на основании числовых значений в файле. Если данная опция активна, в гистограмме отражается распределение этих значений, и вы можете настроить видимость точек, передвигая бегунок гистограммы.
