Просмотр

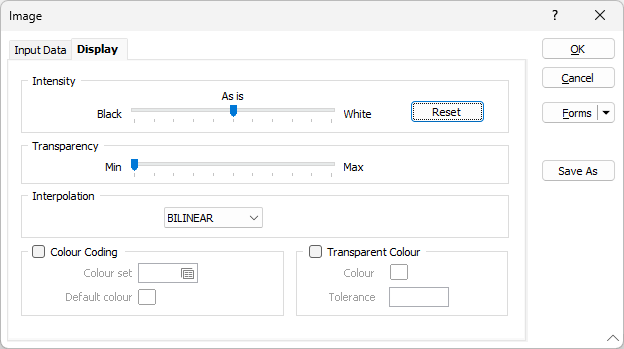

Во вкладке Просмотр в диалоговом окне Изображение вы можете настроить интенсивность и прозрачность изображения, а также выбрать метод, который будет использоваться для сглаживания или интерполяции пикселей изображения.

Обратите внимание, что некоторые свойства просмотра можно редактировать в окне Визекса Свойства:

Интенсивность

Используйте бегунок, чтобы Настроить интенсивность изображения.

Прозрачность

Используйте бегунок для управления Прозрачностью изображения. Слои, находящиеся ниже изображения, будут видимы в соответствии с заданной степенью прозрачности изображения.

Интерполяция

Выберите опцию интерполировать (или сгладить) пиксели изображения. Интерполяция особенно важна при работе с изображениями (типа снимки с воздуха, со спутника т.д.) и при необходимости изменить масштаб просмотра, превышая исходный размер пикселя.

Доступны две опции:

• БИЛИНЕЙНАЯ. Билинейная интерполяция (по умолчанию) - это простой метод интерполяции для увеличения масштаба. Пиксель на выходе - это взвешенное среднее ближайшего соседа 2-на-2.
• НЕТ. Данная опция имеет простой эффект увеличения размера пикселя. Пиксель на выходе будет присвоен значению пикселя, в который попадает точка. Другие пиксели в расчет не принимаются.

Цветовая кодировка

Следующие опции Цветовой кодировки будут доступны при работе с подходящим типом файла.

Набор цветов

Используйте существующий набор цветов или создайте новый для добавления цветовых кодов в просмотр. Цвета назначаются каждой ячейке или пикселю, в соответствии с их значением. Несмотря на то, что данный метод наиболее распространен при работе с сетками, он так же приемлем при работе с изображениями.

Применение наборов цветов является одним из наиболее предпочтительных методов, используемых для того, чтобы упростить распознание значений, областей и других объектов просмотра. Инструменты, с которыми вы работаете для создания наборов цветов, являются высокопроизводительными. В связи с тем, что наборы цветов сохраняются в виде наборов форм, их можно использовать во всем проекте и даже экспортировать в другие проекты.

Чтобы создать новый набор цветов, щелкните правой кнопкой по полю Набор цветов и откройте окно Числовой набор цветов. Здесь вы можете определить числовой набор цветов, чтобы отрегулировать расцветку сетки изолиний. Опции Присвоить и Вычислить также работают для (бинарных) файлов сетки. После того как вы нажмете на опцию Присвоить, убедитесь в том, что выбран файл типа СЕТКА (GRID). Поле Значение будет отключено, а значения ячеек будут использоваться для диапазонов.

Цвет по умолчанию

Двойным щелчком мыши выберите цвет по умолчанию. Он будет использоваться при отсутствии значений в Наборе цветов.

Прозрачный цвет

Дважды щелкните по значку Цвет, чтобы установить прозрачный цвет. Это делает возможным, например, установить в качестве прозрачной черную (или белую) границу, которая обозначает края карты или аэрофотоснимка.

В данном случае прозрачность будет соблюдаться при работе с изображением в в Редакторе чертежей. Обратите внимание, что сжатые форматы (такие как JPEG 2000, ECW или MrSID) могут быть "неестественными" (нежелательная дискретизация изображения или непонятные гало в областях со стабильным цветом).

Допуск

Вы можете воспользоваться настройкой Допуск, чтобы отрегулировать уровень прозрачности цвета.

Допуск зависит от изображения. Небольшой допуск будет наиболее оптимален в том случае, если изображение имеет высокое качество и не сжато, либо сжато с помощью метода, допускающего минимальные потери качества. Большой допуск необходим для форматов, в которых потери качества изображения наиболее велики, например ECW, SID, JPG или JP2, поскольку процесс сжатия всегда ослабляет области, которые должны содержать одинаковые значения яркости пикселя.

Для начального допуска наиболее приемлемым значением будет являться степень двух. Допуск 4 или 8 как правило используются для несжатых изображений высокого качества, в то время как допуск 16 или 32 может быть необходим для сжатых изображений. После того как вы установите начальный допуск, вы можете настроить его, выбрав целое значение рядом с указанной степенью двух. Вы можете отыскать подходящее значение допуска для сжатых изображений низкого качества, поскольку шум в этих изображениях чаще всего превышает диапазон фактических данных изображения. В такой ситуации выбор слишком большого допуска сотрет фактические данные изображения, не удаляя окружающую область, которую планировалось сделать прозрачной.
