Просмотр

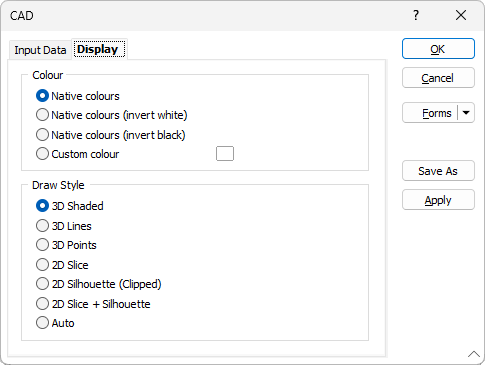

На вкладке Просмотр в форме CAD укажите способ обработки изначальных цветов во вводном файле. У вас имеется возможность применить режим просмотра к сеточным объектам/солидам CAD.

Цвет

По умолчанию изначальные цвета и информация о стилях извлекаются из файла ввода, включая цвет, размер и поворот любых текстовых меток. При извлечении изначальных цветов вы можете инвертировать белый или инвертировать черный.

Как вариант, вы можете выбрать опцию цвет пользователя и нажать на цветовое поле, чтобы задать цвет.

Вы можете инвертировать черный цвет, когда вы:

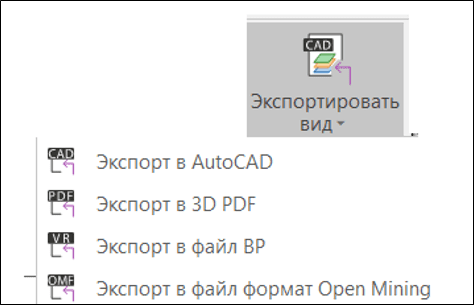

• Выбираете опцию меню Экспорт в AutoCAD, во вкладке Визекс, в группе Захват, для экспорта текущего вида Визекс в файловый формат CAD (.DWG, .DXF, .DXB).

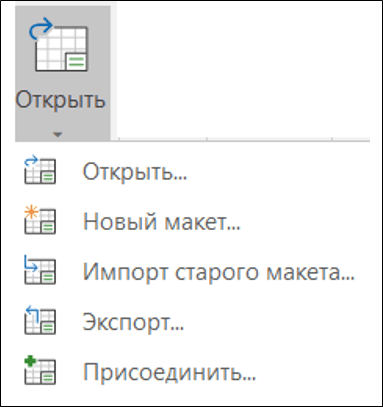

• Выбираете Открыть > Экспорт, во вкладке Главная или вкладке Визекс, в группе Чертеж, чтобы экспортировать файл макета чертежа (.pex) в файловый формат CAD.

Режим просмотра

У вас имеется возможность применить режим просмотра к сеточным объектам/солидам CAD:

3D Заполненный	Это режим просмотра, использующийся по умолчанию для каркасов, которые автоматически загружаются в Визекс (например, после применения операции Пересечение каркасов).
	При использовании секущей плоскости, если срез по каркасу является замкнутым солидом, к срезанному участку автоматически применяется заполнение.
	Если выбран стиль рисования «3D Shaded» и выбрана 2D Slice Hatch, то этот стиль и узор линии границы (без заливки для Hollow) будут использоваться для рисования торцевой заглушки в режиме «Single Clipping Plane» и ближайшего конца в режиме «Clipped view».
	Обратите внимание на то, что объекты, отображенные в режиме 3D Заполненный, невозможно вывести на чертеж. При создании чертежа объекты должны отображаться в режиме 3D Контуры.
3D Контуры	Выберите эту опцию, чтобы отобразить каркас в виде 3D Контуров.
3D Точки	Выберите данную опцию, чтобы отобразить каркас в виде 3D точек.
2D Срез	Для работы в этом режиме просмотра обычно используется небольшой объем памяти, поэтому отображение данных происходит достаточно быстро.
	При выборе режима 2D Срез поперечные разрезы каркаса в текущем слое выводятся в просмотр в плоскости текущего вида или в ортогональной плоскости, которая является самой близкой к плоскости текущего вида. Однако, если текущий вид представляет собой неортогональный разрез, на экран будет выведена фактическая плоскость вида.
	В режиме 2D Срез вы можете использовать штриховку для работы с разрезом.
2D Силуэт (обрезанный)	Выберите эту опцию, чтобы отобразить каркас в виде силуэта. Силуэты создаются для текущего направления вида и пересчитываются как только камера завершает свое движение.
	Обрезанный подразумевает, что если просмотр обрезан, силуэт - это каркас в пределах площади ограничения (а не целый какрас).
2D Срез + Силуэт	Смотрите '2D Срез' и '2D Силуэт' выше.
Автоматический	Если выбрана опция Автоматический, при обрезке текущего вида применяется режим просмотра 2D Срез. В остальных случаях используется режим просмотра 3D Заполненный (Полость).

К фигурам слоя, представляющими интерес, можно применить режим просмотра, щелкнув по ним правой кнопкой мыши в панели Просмотр слов Визекса.
