Структуры
На вкладке Структуры формы «Стереофонический график» вы можете выбрать, что показывать:
- Плоскостные структуры, в том числе полюса плоскостей
- Среднее положение оси и средняя плоскость
- Линейные структуры, и,
- Средняя линеаризация

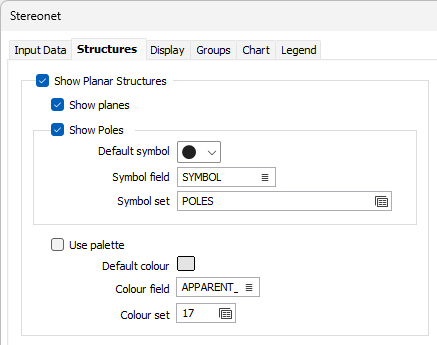

Показать планарные структуры
Установите этот флажок, чтобы отображать на графике плоскости и полюса. Затем включается ряд параметров отображения точек.
Показать плоскости
Установите этот флажок (или выберите тот же параметр на ленте Стереограмма), чтобы отобразить плоскости, пересекающие сферическую проекцию.
Показать полюса
Установите этот флажок, чтобы отобразить полюса плоскостей на графике стереограммы (или выберите параметр Показать точки на ленте Стереограмма).
Каждый полюс может быть обозначен маркерным символом. В выпадающем списке вам доступен набор стандартных символов маркеров (Круг, Квадрат, Ромб, Треугольник, Пятиугольник, Шестиугольник, Звезда, Треугольник. Плюс, Крест).
Поле символа
Введите имя поля (в файле), содержащего данные, которые будут определять, какой символ будет отображаться.
Набор символов
Выберите набор символов, связанный с полем Символ. Этот набор сопоставляет символы с текстовыми стрингами или числовыми диапазонами. Для каждой записи в файле символ определяется значением в этом поле.
Использовать палитру
Установите флажок Использовать палитру, чтобы применить цвета палитры, выбранные на вкладке Диаграмма. В качестве альтернативы, чтобы применить стандартную цветовую кодировку к точкам на графике, выберите поле Цвет и Набор цветов.
Цвет по умолчанию
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.
Поле цвета
Укажите имя поля, содержащее значения, которые будут использоваться с Набором цветов для цветовой кодировки отображения.
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

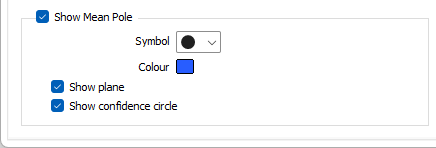

Show Mean Pole
Установите этот флажок (или выберите тот же параметр на ленте Стереограмма), чтобы отобразить на графике Среднее положение оси плоскостей. Обратите внимание, что эта опция независима от выбора флажка Показать полюса.
Средний полюс может быть обозначен символом маркера и цветом дисплея. В выпадающем списке вам доступен набор стандартных символов маркеров (Круг, Квадрат, Ромб, Треугольник, Пятиугольник, Шестиугольник, Звезда, Треугольник. Плюс, Крест).
Показать плоскость
Установите этот флажок, чтобы отобразить среднюю плоскость на графике. Обратите внимание, что эта опция независима от выбора флажка Показать плоскости.
Показывать доверительную окружность
Установите этот флажок, чтобы отобразить доверительную окружность на графике.

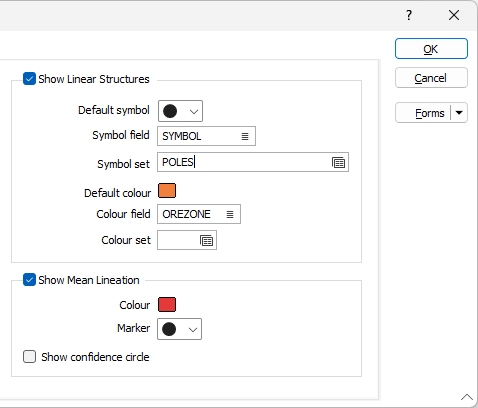

Показать линейные структуры
Выберите данную опцию, чтобы на графике отображались линии.
Линейные точки обозначаются символом маркера и могут иметь цветовую кодировку. В выпадающем списке вам доступен набор стандартных символов маркеров (Круг, Квадрат, Ромб, Треугольник, Пятиугольник, Шестиугольник, Звезда, Треугольник. Плюс, Крест).
Поле символа
Введите имя поля (в файле), содержащего данные, которые будут определять, какой символ будет отображаться.
Набор символов
Выберите набор символов, связанный с полем Символ. Этот набор сопоставляет символы с текстовыми стрингами или числовыми диапазонами. Для каждой записи в файле символ определяется значением в этом поле.
Цвет по умолчанию
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.
Поле цвета
Укажите имя поля, содержащее значения, которые будут использоваться с Набором цветов для цветовой кодировки отображения.
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Показывать линейную ориентировку среднего
Установите этот флажок, чтобы показать средние линии на графике .
Обратите внимание, что эта опция не зависит от выбора флажка Показывать линейные структуры.
Линейная ориентировка среднего может быть обозначена символом Маркера и Цветом дисплея. В выпадающем списке вам доступен набор стандартных символов маркеров (Круг, Квадрат, Ромб, Треугольник, Пятиугольник, Шестиугольник, Звезда, Треугольник. Плюс, Крест).
Показывать доверительную окружность
Установите этот флажок, чтобы отобразить доверительную окружность на графике.
