Легенда
Используйте настройки на вкладке Легенда формы, чтобы включить или выключить отображение легенды, задать выравнивание, расположение и позицию легенды.
Показать легенду
Установите этот флажок, чтобы отобразить легенду на графике и включить следующие параметры выравнивания, расположения и положения.
Примечание Вы также можете включать и выключать отображение легенды с помощью кнопки Показать легенду на вкладке График:

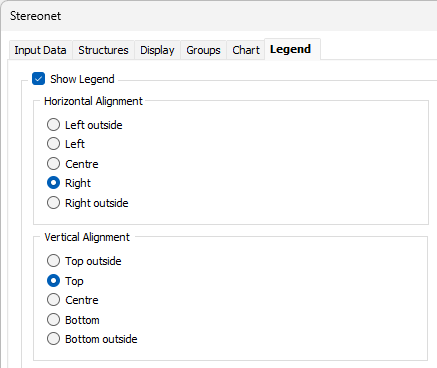

Горизонтальное выравнивание
Установите горизонтальное (слева, справа по центру) выравнивание легенды внутри или вне графика.
Вертикальное выравнивание
Установите вертикальное (сверху, снизу, по центру) выравнивание легенды внутри или вне графика.
Примечание Вы также можете задать выравнивание легенды на графике с помощью меню правой кнопки мыши:

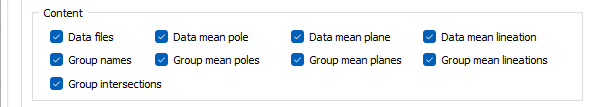

Содержание
С помощью флажков можно выбрать, какие данные и средние групповые статистики будут отображаться в легенде:

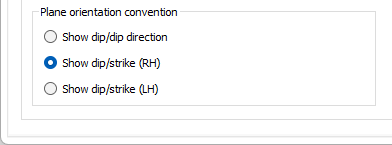

Конвенция ориентации плоскости
Используйте параметры, чтобы выбрать, как отображать плоскости в легенде: в формате Падение/Направление падения, Падение/Простирание (правило правой руки) или Падение/Простирание (правило левой руки). Выбор будет применяться к любой из средних плоскостей (данных или группы/групп).

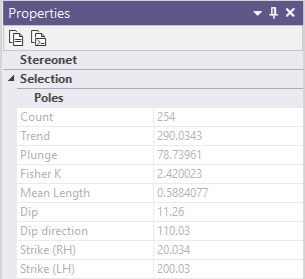

Если вы щёлкнете по линии средней плоскости на стереограмме, чтобы выделить её, вы сможете просмотреть её свойства в панели. Свойства «Направления падения», «Простирания (ППР)» и «Простирания (ПЛР)» отображаются независимо от того, использовались ли в данных ввода направление падения или простирание.

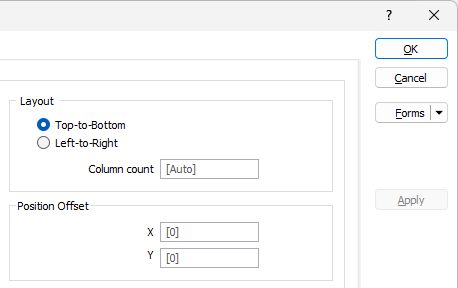

Макет
Параметры расположения сверху вниз и слева направо позволяют управлять расположением элементов в легенде.
Если указано значение Column Count, элементы будут перечислены с использованием этого количества столбцов.
Смещение положения
Для более точного позиционирования легенды можно задать значения смещения по X и Y.
Шрифт
Вы можете дважды щелкнуть по предварительному просмотру шрифта, чтобы открыть форму Свойства текста и внести изменения в настройки отображения для метки легенды:
