Регулировка высоты

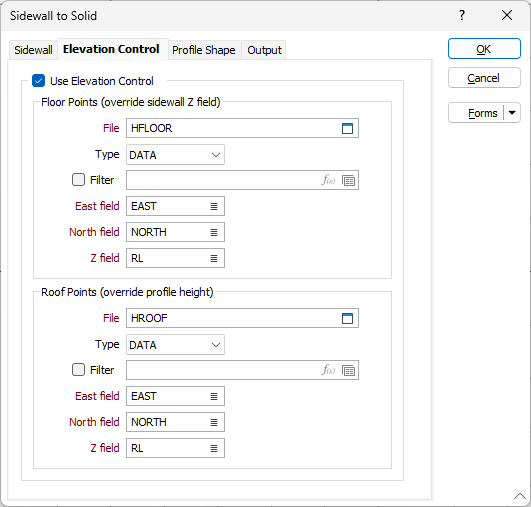

Во вкладке Регулировка высоты, в диалоговом окне Каркас из боковых стенок, вы можете перезаписать параметры вкладки Профиль, чтобы отрегулировать позицию кровли и подошвы созданного солида.
Выберите опцию Использовать регулировку высоты, после чего укажите файлы, содержащие точки кровли и подошвы. На любом местоположении вдоль туннеля или выработки должна иметься только одна точка кровли (или подошвы). Эти точки используются для расчета высоты туннеля или выработки. Они не применяются для определения фигуры профиля.
Обратите внимание на то, что выбирая эту опцию, вы отключите параметр Высота (H) во вкладке Фигура профиля.
Точки почвы (перезаписать поле Z боковой стенки)
Файл
Выберите тип файла и двойным нажатием левой кнопки мыши (F3) укажите файл, содержащий точки почвы. Если Файл ввода определяет Z значения подошвы, выберите этот самый файл, чтобы определить Точки почвы. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
Если вы хотите работать с определенными записями, задайте фильтр.
Поля Восточных, Северных и Z координат
Укажите имена полей файла, в которых будут храниться восточные, северные и Z координаты.
Точки кровли (перезаписать высоту профиля)
Файл
Выберите тип файла и двойным нажатием левой кнопки мыши (F3) укажите файл, содержащий точки кровли. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form. If required, define a filter to selectively control the records to be processed.
Поля Восточных, Северных и Z координат
Укажите имена полей файла, в которых будут храниться восточные, северные и Z координаты.
