Каркас из боковых стенок

На вкладке Горные работы | Проектирование подземных выработок в группе Каркасы: Нажмите Каркас из боковых стенок (интерактивно), чтобы интерактивно создать солид одной или нескольких многоугольных (боковых) фигур и при необходимости автоматически загрузить результат в Визекс.

Если вы работаете в модуле Маркшейдерия, эта функция теперь доступна на вкладке Маркшейдерия в группе Инструменты ПГР.

Ассистент выбора проведет вас через трехэтапный процесс:

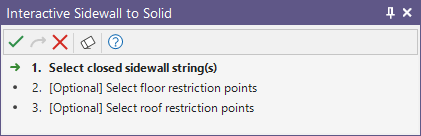

  1. Выберите замкнутые стринги боковой стенки, если вы этого еще не сделали:

    2. Стринги, которые вы выбираете, должны быть замкнутыми и не иметь самопересечений.

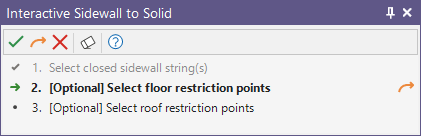

  1. (На свое усмотрение) Выберите точки ограничения подошвы:

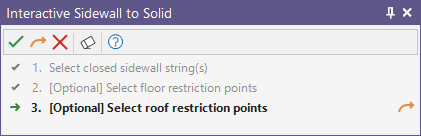

  1. (На свое усмотрение) Выберите точки ограничения кровли:

    2. Вы можете пропустить необязательные шаги, используя опцию Пропустить выбор на панели инструментов помощника или справа от текста шага.

  1. Используйте настройки во вкладках Фигура профиля и Вывод, в диалоговом окне Каркас из боковых стенок, чтобы определить поперечный профиль созданного солида и сохранить результаты в файл вывода (вы можете также сохранить стринги профиля).
