Каркас подошвы (интерактивный)
Если вы работаете в модуле Маркшейдерия, эта функция теперь доступна на вкладке Маркшейдерия в группе Инструменты ПГР.
Вы можете создать поверхность из слоя, который не является активным слоем редактирования. Это позволяет, например, строить поверхность из данных CAD/GIS, не преобразуя эти данные в формат стрингов Micromine.

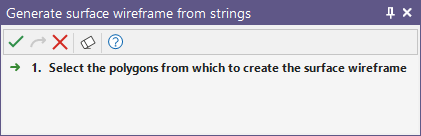

Если ни один объект не выбран, Ассистент выбора проведет вас через весь процесс:
- Выберите точки или стринги, из которых будет создан каркас поверхности.
В случае если вы намерены работать со стрингами, перед тем как создать каркас, вам нужно будет выбрать верхний или внешний стринг. Этот стринг используется в качестве пограничного стринга и снаружи него треугольники создаваться не будут. Если вы выбрали промежуточный стринг, он будет использоваться как пограничный.
- Подтвердите выбор стринга, чтобы вывести на экран диалоговое окно Построить каркас поверхности.
- В диалоговом окне Создать каркас подошвы укажите свойства каркаса на выходе.

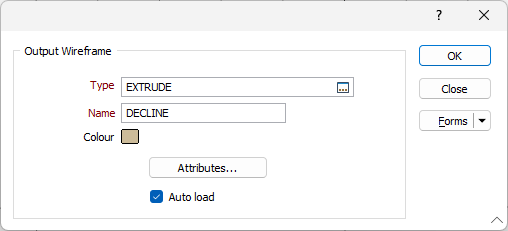

Каркас на выходе
Тип и Имя
Укажите тип и имя создаваемого каркаса.
Цвет
Укажите цвет просмотра по умолчанию для создаваемого каркаса.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы установить стандартные и заданные пользователем атрибуты каркаса. При сохранении каркаса вам следует установить стандартные атрибуты (цвет, заголовок и т.п.).
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Настройка Отображение по умолчанию для автоматически загружаемых блочных моделей — Авто, при которой слои будут отображаться в виде 2D-срезов, когда Визекс находится в режиме обрезки.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
Настроив параметры обработки, нажмите на кнопку Запустить и запустите функцию.
