Фигура профиля

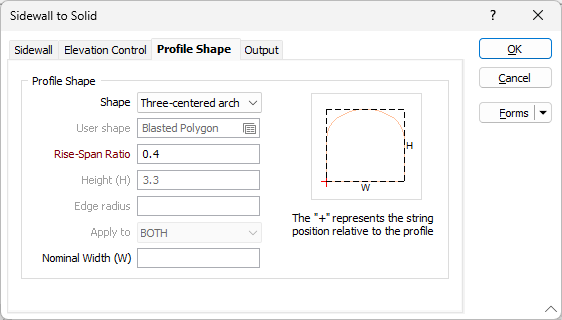

Во вкладке Фигура профиля укажите параметры настройки фигуры профиля каркаса.

Выберите фигуру. За исключением Трапеции и Трехцентровой арки, фигуры не требуют пояснений. Размеры, которые вам необходимо ввести в соответствующие поля, отображаются в окне Предварительного просмотра ниже списка фигур.

Самая узкая часть Трапеции 1 располагается в верхней области экрана, эти данные вы вносите в поле Верх (Т). Самая узкая часть Трапеции 2 находится в нижней области экрана, эти данные вы вносите в поле Низ (В).

Фигура пользователя

Если в качестве Фигуры профиля вы указали Фигуру пользователя, дважды щелкните левой кнопкой мыши (или нажмите на кнопку Формы), чтобы выбрать набор форм, содержащий параметры фигуры, определенной пользователем. Чтобы создать набор форм, впечатайте новое имя набора, а затем нажмите на клавишу F4 (и создайте его).

Во вкладке Фигура профиля укажите файл и поля, содержащие X и Y координаты, которые определят форму. При желании вы можете добавить фильтр и ограничить процесс до набора записей в файле.

Если вы хотите загрузить несколько фигур одновременно, вы также можете указать Поле соединения.

Фигура профиля появляется в специальной панели в центре диалогового окна и изменяется по мере внесения вами корректировок. В данном диалоговом окне также отображается положение профиля относительно стринга.

Поворот

Если вы хотите применить вращение к фигуре профиля, вам необходимо ввести какое-либо значение (от 0 до 360°). Используйте положительные или отрицательные значения для вращения по часовой стрелке или против часовой стрелки.

Отношение высоты к пролету

Значение Отношение высоты к пролету и значение Высота (Н) можно использовать для расчета кривизны и высоты арки в случае, если вы работаете с сечением в виде Круглой или Трехцентровой арки.

Обратите внимание на то, что параметр Высота будет отключен, если вы активируете опцию Регулировка высоты .

Кроме этого, вы можете работать с опцией Номинальная ширина (W). При запуске функции Ширина рассчитывается из полигона боковой стенки. Однако, чтобы предоставить реалистичное представление фигуры, для диаграммы профиля требуется номинальная ширина. Значение по умолчанию - это значение Высота.

Отношение определяется как:

h0 / x,

где

h0 является высотой арки, а

x является шириной фигуры профиля.

Если вы указываете Отношение для Круглой арки, оно не должно превышать 0,5.

Радиус скругления

Если вы выбрали фигуру Прямоугольник с закругленными углами, вам необходимо указать радиус, который будет применяться к ВЕРХНЕМУ или НИЖНЕМУ углу (либо к ОБОИМ углам). По умолчанию будет применяться значение 0,0 (если вы его не указываете).
