График | Гистограмма

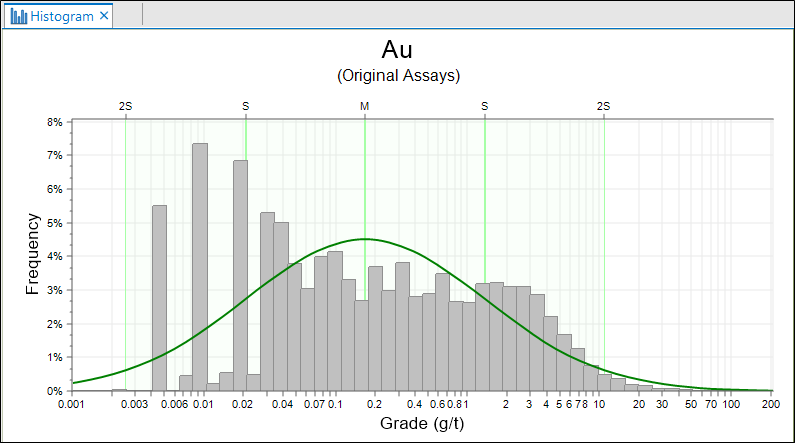

Окно График | Гистограмма состоит из двух частей - из самого графика и из окна Свойства. График состоит из трех частей:

  1. Исходные данные, отображенные с использованием цвета ввода
  2. Стандартную нормальную кривую теоретической пробы с таким же средним и стандартным отклонением, как и в исходных данных, отображенную с использованием цвета распределения.
  3. Вертикальные линии на среднем (M), стандартное отклонение (S, 2S) по обе стороны от среднего, отображенные с использованием цвета полосы (контрастного цвета).

Множество инструментов и параметров в ленточном интерфейсе Диаграмма являются общими для большинства графиков. Смотрите: Инструменты графика

Визуально Гистограмма позволяет вам определить параметры ваших данных:

  • Есть ли нормальное распределение? Другими словами, как хорошо они подходят под стандартную нормальную кривую в форме колокола?
  • Если соответствие слабое, вы можете описать несоответствие с точки зрения асимметрии и эксцесса (Асимметрия и эксцесс), множественных пиков или аномальных областей.

Инструменты во вкладке Диаграмма | Гистограмма, в группе Гистограмма, позволяют визуализировать и количественно оценить ответы на многие из этих вопросов:

  • Выберите опцию из меню Разбить:

    • Выберите Разбить, чтобы разбить (разделить) смешанные данные на нормальные популяции. Смотрите: Разбиение (декомпозиция)
    • Выберете Загрузить, чтобы загрузить сохраненное разбиение.
    • Выберите Редактировать, чтобы редактировать текущее разбиение.
    • Выберите Очистить, чтобы удалить текущее разбиение из графика.

  • Нажмите на кнопку Показать результат анализа, чтобы отобразить на графике информационную панель Компоненты или 3-параметрическое логнормальное.

    • Вы можете переместить панель мышкой на новое место. Положение будет сброшено, если вы обновите график или выключите отображение.

  • Нажмите на кнопку Процентиль, чтобы отобразить значение данных текущего разбиения в окне графика. Выберите цвет для линии, которая будет выведена в график. Смотрите: Значения процентиля

Режим просмотра

Выберите Режим просмотра для распределения:

  • ГИСТОГРАММА - столбчатый график. Ширина каждого столбца равна размеру бина в вашем наборе. Высота каждого столбца пропорциональна количеству значений в каждом бине.
  • КУМУЛЯТИВНАЯ ЧАСТОТА Альтернативным способом визуального анализа статистического распределения является отображение линейной диаграммы, которая показывает количество данных, меньшее или равное значению ячейки.
  • ГРАФИК ВЕРОЯТНОСТИ - от оси Х вы можете считывать вероятность наблюдений меньшую, чем определенное значение, заданное на оси Y.

Эти графики учитывают отброшенные логарифмически нормальные значения (<= 0) как реальные значения, но не отображают их. На гистограмму не влияют подсчитанные значения, поскольку нет ячейки, в которую помещаются значения. График кумулятивной частоты формируется там, где линия графика начинается с частоты, в которую вносят вклад эти недействительные значения, а не с 0.

Загрузить набор форм

Чтобы вывести в просмотр имеющийся набор форм в новом графике:

  1. Нажмите кнопку Формы в правой части диалогового окна и выберите набор форм.
  2. Нажмите ОК, чтобы применить настройки для нового графика.

    Ошибки на этом этапе обычно относятся к новым опциям графика, которые не имеют эквивалента в старых версиях. Чтобы помочь вам, приложение выделит конфликтные моменты в форме после того, как вы прочитаете и закроете сообщение об ошибке.

Чтобы вывести в просмотр несколько копий одного графика:

  • Во вкладке Статистика, в группе Анализ разведочных данных, выберите Гистограмма (многомерная), чтобы рассчитать и отобразить статистику распределения для числовых полей в файле и вывести в просмотр несколько переменных на отдельных графиках.

Изменить минимум и максимум Графика

Функция Гистограммы использует истинное минимальное и максимальное значение для графика, даже если применяется логарифмическое преобразование. Предыдущие версии использовали дополнительные значения, которые часто достигали нулевого минимума, создавая очень длинный хвост гистограммы слева. В новом методе не требуется ручной корректировки.

Например, вам необходимо пересчитать максимальные и минимальные значения графика, чтобы создать корректную гистограмму из старых наборов форм (используемых в прежних версиях приложения), но только тех, которые включают в себя преобразование натуральный лог.

Чтобы изменить минимум/максимум графика:

  1. Нажмите на кнопку Форма, расположенную в левой части вкладки Диаграмма (график).

  2. Перейдите во вкладку Пределы графика, а затем нажмите на значок калькулятор справа от значений Минимума и Максимума (не нажимайте большую кнопку Вычислить!).

У вас нет необходимости изменять минимальное и максимальное значения графика существующего диалогового окна, если данные имеют нормальное распределение.

Гистограмма уникальна, так как включает в себя опции для настройки пределов графика и диапазона осей. Вы используете Пределы графика, чтобы ограничить данные, которые используются в графике, а также диапазон осей, чтобы настроить видимые пределы осей графика.

Рассчитать размер бина

Мы рекомендуем использовать около 50 бинов для любой гистограммы для статистической декомпозиции. Вы можете использовать кнопку Вычислить во вкладке Пределы графика для определения размера бина из количества бинов, которое вы указали, а также минимальные и максимальные значения графика.

Чтобы рассчитать размер бина:

  1. Убедитесь, что Минимальные и Максимальные значения корректны.
  2. Нажмите на кнопку Вычислить и укажите Количество бинов.
  3. Нажмите ОК, чтобы применить вычисление, запишите значение размера бина.
  4. По желанию, округлите размер бина, чтобы упростить число.
