Несколько сеток мощности

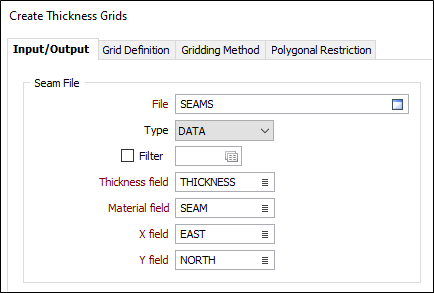

Файл пластов
Укажите или, дважды щелкнув левой кнопкой мыши (F3), выберите имя Файла блочной модели пластов, который будет использоваться на вводе в процессе создания сетки.
Формат файла блочной модели пластов - такой же как и у файла блочной модели руды. В блочной модели пластов восточные и северные размеры блоков должны быть регулярными. При этом, размеры по Z могут изменяться, поскольку они представляют мощность пласта.
Поле длины проб
Двойным щелчком мыши (F3) выберите имя поля, в котором будут храниться соответствующие значения.
Поле материала
Поле материала - это поле, содержащее как коды угля (пластов и слоев), так и коды вскрыши и/или прослоев пустой породы (пропластков).
Поля X и Y
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать имя поля, в котором хранятся размеры X и Y блоков.

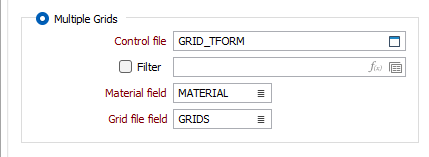

Несколько сеток
Если вы выбираете эту опцию, функция генерирует отдельные сетки мощности из стратиграфической свиты пластов в файле Блочной модели пластов и записывает их в Контрольный файл блочной модели пластов.
Контрольный файл
Введите (или двойным щелчком мыши выберите (F3)) имя Контрольного файла.
Поле материала
Поле Материал - это поле, в которое будут записаны коды угля (пласты или слои), межпластовых прослоев и/или вскрышных пород.
Поле файла сетки
В Поле файла сетки записывается имя Сетки мощности.

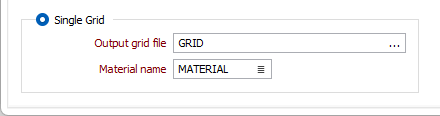

Одна сетка
Если вы выбираете эту опцию, функция генерирует одну сетку мощности из стратиграфической свиты пластов и материала, в файле блочной модели пластов.
Файл сеток на выходе
Введите или дважды щелкните мышкой (F3), чтобы выбрать имя файла сетки.
Имя материала
Укажите имя или нажмите на значок Список, чтобы выбрать значение в Поле материала во вводном файле блочной модели пластов.

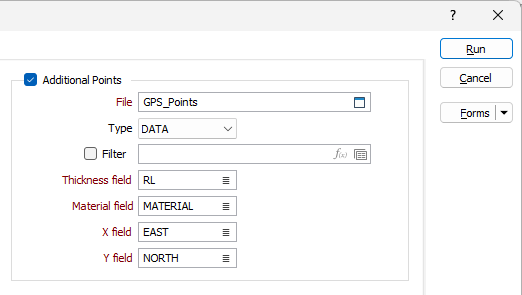

Дополнительные точки
Дополнительные точки во вторичном файле могут использоваться для повышения точности созданной сетки (сеток).
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, содержащего дополнительные точки.
Поле высоты
Дважды щелкните левой кнопкой мыши (или используйте кнопку Список) и укажите поле, в котором хранятся значения высоты.
Поля X, Y
Дважды щелкните мышью, чтобы выбрать имена полей, содержащих Х и Y координаты.

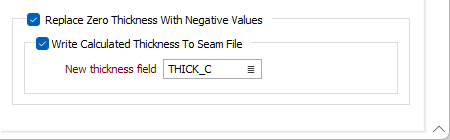

Замещать нулевую мощность отрицательными значениями
Блоки, не пересекающие пласт, получают нулевое значение мощности. Выберите этот параметр, чтобы смоделировать мощность для всех записей нулевой мощности на основе окружающих данных (которые имеют тот же код материала).
Для каждого пласта по крайней мере с одной нулевой мощностью рассчитывается сетка с использованием точек ненулевой мощности. Эта промежуточная сетка рассчитывается с использованием метода Обратных расстояний + минимальной кривизны и использует те же размеры и параметры ограничения полигонов, которые указаны в форме.
Для каждой точки нулевой мощности в данном пласте вычисляется мощность промежуточной сетки в этом местоположении X, Y, и нулевая мощность заменяется обратной величиной этого значения.
Затем процесс построения сетки продолжается как обычно, и создается окончательная сетка с обновленными значениями мощности пласта в качестве точек ввода.
Если выбран файл дополнительных точек, при создании промежуточной сетки он будет игнорироваться.
Если пласт имеет только одну точку ненулевой мощности, метод Обратных расстояний + минимальной кривизны пропускается, и ко всем остальным точкам применяется инверсия этой единственной мощности.
Записать рассчитанную мощность в файл пластов
Если этот флажок установлен, значения, обратные моделированным значениям мощности (рассчитанные в каждом нулевом местоположении, как описано выше), будут записываться в назначенное Новое поле мощности.
Укажите, либо двойным щелчком мыши (или нажав на кнопку Список) выберите имя поля, в которое будут записаны значения.
