Контрольный файл

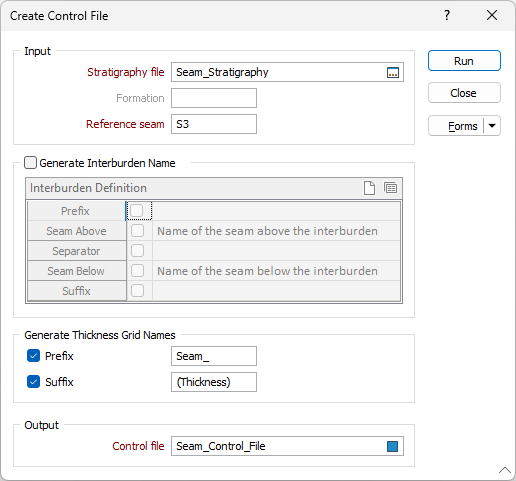

Во во вкладке Стратиграфия, в группе Построение сеток, нажмите на Контрольный файл, чтобы создать контрольный файл, который будет использоваться для преобразования сеток мощности в Блочную модель пластов (БМП). Если в Файле стратиграфии имеется Поле свиты пластов, а в диалоговом окне указан Код свиты пластов, вы можете использовать эту функцию для создания блочных моделей пластов для каждой свиты пластов в стратиграфии.

Файл стратиграфии

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя вводного Файла стратиграфии. Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.

Вы можете щелкнуть правой кнопкой мыши (F4) в поле ввода Файл, чтобы просмотреть Файл стратиграфии и отрегулировать стратиграфическую последовательность.

Свита пластов

Данная опция доступна в случае, если во вводном Файле стратиграфии было определено Поле свиты пластов.

Если в Файле стратиграфии имеется Поле свиты пластов, вы можете использовать контрольный файл для создания блочных моделей пластов для определенной свиты пластов в стратиграфии. Мы рекомендуем вам данный способ работы.

Дважды щелкните левой кнопкой мыши по полю, чтобы выбрать Код свиты пластов.

Маркирующий пласт

Укажите идентификатор маркирующего пласта. Маркирующий пласт представляет собой сплошной пласт внутри формации, слои которого как правило пересечены большинством скважин. Несмотря на то, что все пласты будут моделироваться по Мощности, Маркирующий пласт будет также моделироваться по Высоте.

Чтобы идентифицировать маркирующий пласт, вы можете использовать функцию Файл | Поля | Извлечь уникальный. Эта функция сообщит вам, сколько скважин пересекают каждый пласт.

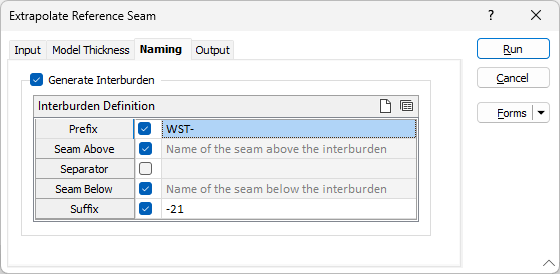

Создать имена межпластовых породных прослоев

Выберите эту опцию, чтобы создать коды прослоев пустой породы и записать межпластовые прослои в Контрольный файл на выводе.

• Установите флажок в поле Создать межпластовые прослои, чтобы активировать таблицу Определение межпластовых породных прослоев.

• При желании укажите Префикс и Суффикс для блоков, записанных в файл ввода.
• Выберите опции Пласт выше и Пласт ниже, чтобы связать блоки с пластами, которые лежат непосредственно ниже или выше.
• При объединении нескольких пластов в единую пачку, как правило в качестве имени пачки используется комбинация имен пласта кровли (высшего) и пласта подошвы (низшего). Чтобы различать Пласт выше и Пласт ниже, вы можете задать Разделитель.

Создать имена сеток мощности

(Необязательно) Укажите Префикс и/или Суффикс, который будет применяться к Полю материала для создания имен Файлов сетки.

Имя пласта S1B и суффикс (Thick), к примеру, образуют имя Файла сетки S1B (Thick).

Файл вывода

Укажите (дважды щелкнув левой кнопкой мыши или нажав на кнопку поиска) имя Контрольного файла на выводе.
