Сетка высот

Во во вкладке Стратиграфия, в группе Построение сеток, нажмите на Сетка высот, чтобы сгенерировать одну опорную сетку высот, которая используется для определения значений Z для всех остальных слоев путем сложения или вычитания соответствующей комбинации мощности.

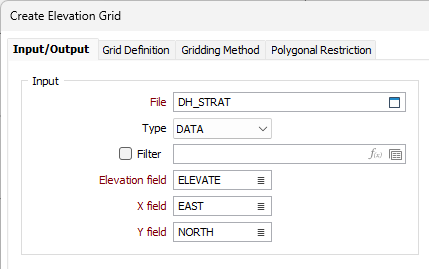

Во вкладке Ввод/Вывод, в диалоговом окне Создать сетку высот, укажите имя Файла ввода и Файла вывода, а также имена необходимых полей в Файле ввода.

Ввод

Файл

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, содержащего ваши данные по высоте.

Поле высоты

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, содержащего значения высоты.

Поля X, Y

Дважды щелкните мышью, чтобы выбрать имена полей, содержащих Х и Y координаты.

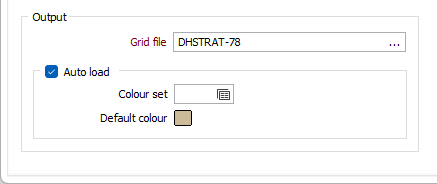

Вывод

Файл сетки

Задайте имя Файла сетки на выходе или нажмите на многоточие, чтобы выбрать имеющийся файл.

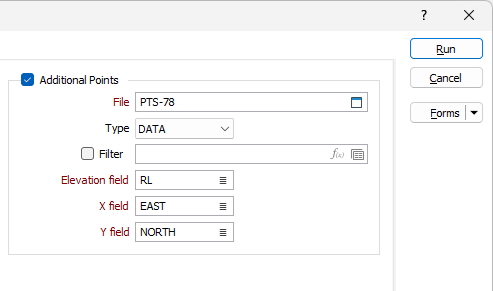

Дополнительные точки

Для повышения точности созданной сетки (сеток) можно использовать дополнительные точки во вторичном файле.

Файл

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, содержащего дополнительные точки.

Поле высоты

Дважды щелкните левой кнопкой мыши (или используйте кнопку Список) и укажите поле, в котором хранятся значения высоты.

Поля X, Y

Дважды щелкните мышью, чтобы выбрать имена полей, содержащих Х и Y координаты.

Определение сетки

Метод создания сетки

Ограничение по полигонам
