Ограничение по полигонам

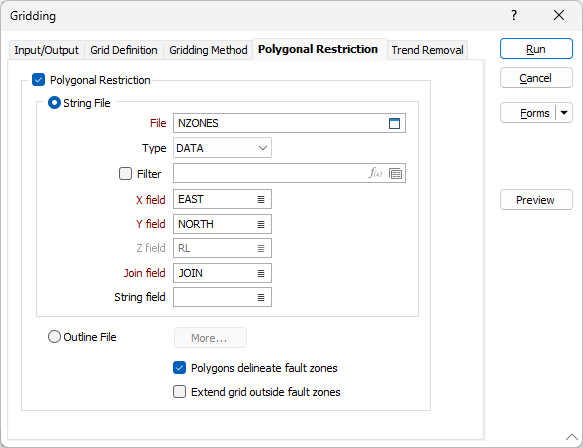

Полигоны могут применяться для ограничения данных, которые используются на вводе в различных функциях. Чтобы определить полигоны, выберите во вкладке Ограничение по полигонам, в диалоговом окне Построение сеток, Файл стрингов или Файл контуров в качестве опции ввода.
Файл стрингов
Укажите Тип файла, а затем двойным щелчком левой кнопки мыши (F3) выберите Файл ввода, содержащий полигоны, которыми вы хотите ограничить данные. При желании используйте фильтр, который ограничит записи, участвующие в процессе.
Поля X, Y
Дважды щелкните левой кнопкой мыши (F3), чтобы указать имена полей, в которых хранятся восточные и северные координаты.
Z поле
(На свое усмотрение) Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей, в которых хранятся координаты высоты (Z).
Поле соединения
В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.
Поле стрингов
В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
Файл контуров
Выберите данную опцию и нажмите на кнопку Далее, чтобы задать файл контуров, содержащий контуры, которыми вы хотите ограничить данные.
Смотрите: Ограничения контурами
Определение зон разлома
Следующие опции можно использовать для определения зон разлома. Если эти опции НЕ выбраны, ограничение полигонами используется ТОЛЬКО для того, чтобы ограничить данные ввода, применяемые для интерполяции.
В интерполяцию включаются только те точки данных, которые находятся в пределах как минимум одного полигона ограничения.
Эти опции отключены, если для построения сеток выбран метод МИНИМАЛЬНОЙ КРИВИЗНЫ.
Полигоны определяют зоны разлома
Данная опция активна, если в поле Ограничения полигонами стоит флажок. Если выбрана опция Полигоны определяют зоны разлома, для интерполяции узлового значения сетки будут использоваться только те точки, которые лежат в том же полигоне, что и узел сетки.
Расширить сеть за пределы зон разломов
Данная опция будет доступна только в том случае, если в поле Полигоны определяют зоны разлома стоит флажок. Если эта опция активирована, значения ячеек стеки будут также создаваться для точек, которые выпадают из полигонов ограничения.
На выбор точек, используемых для интерполяции каждого узлового элемента сетки, влияет опция Полигоны определяют зоны разлома. Выбор данной опции означает то, что если узел сетки расположен снаружи всех полигонов, он все равно получит значение, при этом точки, используемые для интерполяции данного значения, должны находиться за пределами всех полигонов.
