Изолинии

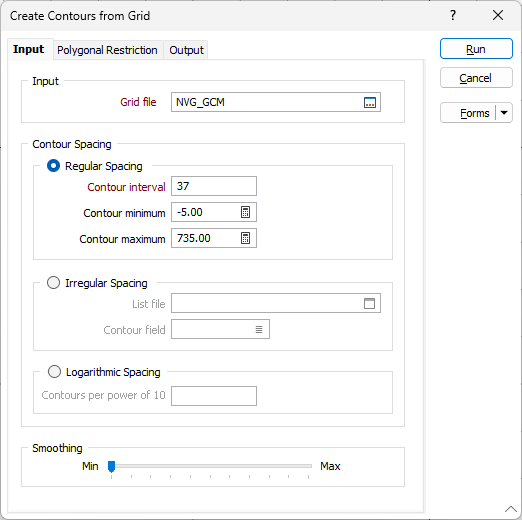

Во вкладке Ввод диалогового окна Создать изолинии из сетки вы можете задать шаг изолиний, а также нерегулярные интервалы, которые контролируются отдельным файлом. Кроме этого, вы у вас имеется возможность применить Сглаживание.
Ввод
Файл сетки
Введите или дважды щелкните мышью, чтобы выбрать (F3) имя файла сетки, содержащего ваши данные. Если вы указываете новый файл, на экране появляется сообщение с вопросом о том, собираетесь ли вы загрузить новые значения. Ответьте ДА (YES), чтобы программа рассчитала новые пределы координат и интервал изолиний, которые будут соответствовать новым данным, или НЕТ (NO), чтобы оставить настройки без изменений.
Шаг изолиний
Выберите тип шага:
Регулярный
Выберите эту опцию для создания равномерного расстояния между изолиниями. Введите минимальное и максимальное значения для отображения плюс требуемый интервал.
Нерегулярный
Выберите этот параметр для создания неравномерного расстояния между изолиниями. Задайте файл списка, который будет использоваться, и имя поля изолиний. Изолинии со значениями, соответствующими значениям в этом поле будут выведены на экран.
Логарифмический
Выберите эту опцию, чтобы делить интервалы изолиний логарифмически, а не линейно. Введите число отображаемых изолиний с шагом 10. Число изолиний, указанное в параметре Изолинии с шагом 10, должно быть целым числом от 1 до 10, таким образом, значения изолиний будут всегда включать степень десяти: 0,1, 1, 10, 100 и т. д.
Сглаживание
Используйте опцию Сглаживание, чтобы применить значение натяжения. Чем выше значение натяжения, тем ближе к оригиналу будет форма сглаживаемого стринга. При шкале от 1 до 10 значение между 7 и 9 обычно дает наилучший результат.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
После того как вы задали набор входных и выходных параметров и, при желании, применили ограничения полигонами, нажмите кнопку ОК, чтобы начать процесс.
