Упрощенные изолинии

Во вкладке Сетка / ЦМП, в группе Создание сеток, выберите Упрощенные изолинии, чтобы создать файлы изолиний и файлы сеток, которые будут выводиться в графическом просмотре Визекс. Функция также может создавать файлы данных, инклинометрии, стрингов, которые могут использоваться на вводе у других функций.

Метод построения сетки (гриддинг) представляет собой процесс создания числового массива информации из неравномерно распределенных данных. Вся область разделена в регулярном порядке - по сетке. В связи с тем, что пробы (точки данных) обычно расположены нерегулярно, для "точек сетки" значения оцениваются с помощью окружающих проб.

В результате этого процесса, при работе с поверхностью, не обязательно соблюдаются исходные точки данных. Помните об этом при работе с топографией или другими поверхностями. При работе с геофизическими и геохимическими данными это не вызывает проблем, поскольку оконтуриваемая поверхность никогда не бывает изучена в совершенстве. Если вы хотите создать изолинии, которые точно следуют набору точек, используйте опцию Изолинии (вкладке Сетка / ЦМП, в группе Создание ЦМП).

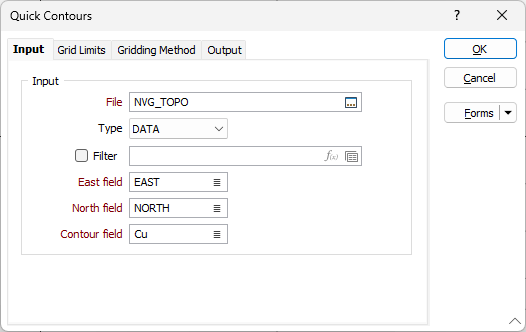

Во вкладке Ввод диалогового окна Упрощенные изолинии укажите файл, содержащий данные X, Y и Z в качестве исходного. Обычные наборы данных включают: поверхность Земли, мощность пачки горных пород, данные минерализации дельты реки, геохимические пробы почвы, результаты бурения, топографическую съемку.

Файл

Введите или выберите двойным щелчком мыши (F3) имя файла, содержащего значения, которые вы хотите оконтурить. При необходимости задайте фильтр для выбора обрабатываемых записей.

Если вы хотите переработать набор данных повторно, вы можете выбрать файл сетки изолиний (*.GRD) в качестве исходного. Используйте имеющийся файл сетки, если вы хотите оконтурить обширный набор данных при разных интервалах. Обратите внимание на то, что вы не можете создать файл типа СЕТКА в качестве файла вывода.

Поле изолиний

Введите имя поля, содержащего данные для оконтуривания.

Поля X и Y

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать имена полей, которые определяют оси просмотра X и Y.

Оконтуривание разрезов скважин

При оконтуривании разрезов скважин вводные данные должны содержать (3D) координаты для Z и восточного или северного направления. Для этого используйте инструмент перейдите в функцию Координаты XYZ во вкладке Скважины, в группе Сгенерировать.

Вам необходимо ограничить данные ввода для функции оконтуривания до узкого коридора поиска точно так же, как ограничен разрез скважины в окне просмотра. Сделайте это, настроив фильтр.

К примеру, при отображении разреза в северном направлении, поле Х будет представлять значения в восточном направлении, а поле Y - высоту. Настройте фильтр так, чтобы ограничить диапазон значений в северном направлении, которые пропустит функция. Если разрез находится на 10 010 м к Северу с Коридором данных (окном просмотра) 20 м, установите фильтр на пропуск данных в диапазоне 10 000 - 10 020 к Северу.

Запустить

Укажите границы сетки, метод построения сетки и опции вывода. В заключение, нажмите на кнопку Запустить и создайте файлы.
