Границы сетки

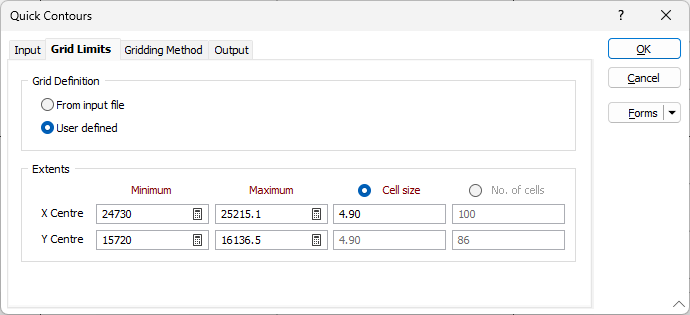

Во вкладке Границы сети задайте границы, шаг сетки и густоту расположения ячеек.

Определение сетки

Границы сетки можно определить одним из следующих способов:

Из файла ввода

Дважды щелкните по полю Файл или используйте кнопку поиска, чтобы указать имя Файла ввода, который определит границы сетки.

Если выбрана опция Из файла ввода - минимум и максимум Х и Y, а также Размер ячейки Y и Количество ячеек Y в группе параметров Границы отключаются, тем не менее, их числовые значения всегда обновляются и регулируются границами данных и вашим выбором значений Размер ячеек Х.

Изменив Количество ячеек или Размер ячеек, вы измените границы сетки с основанием на минимальных/максимальных данных Ввода.

Определенная пользователем

Если вы работаете с опцией Определенная пользователем, все опции ввода и опции выбора в группе Границы являются активными, за исключением размера ячеек Y. Вы можете определить только размер ячеек X, после этого будет установлен размер ячеек Y, а также количество ячеек.

Границы

Минимальный и Максимальный центр X и Y

При выборе опции Определенная пользователем, вы можете вручную изменить минимум и максимум X и Y.

Если в опции Размер ячеек или Количество ячеек были внесены изменения, минимальные и максимальные значения центра X и Y будут откорректированы. Дважды щелкнув левой кнопкой мыши в поле Минимум, вы получите значение Минимума в Файле ввода и пересчитаете Количество ячеек, Размер ячеек и Максимальные значения.

Двойным щелчком в поле Максимум вы пересчитаете Количество ячеек и Размер ячеек, а также, при необходимости, можете пересчитать Максимальные значения (в соответствии с округлением Количества ячеек), чтобы сделать сетку корректной.

Размер ячейки

Если выбрана опция Размер ячейки, строка Количество ячеек становится неактивной, при это значения в ней обновляются. Минимумы X и Y рассчитывается таким образом, что внешние грани исходной ячейки расширяются как минимум на значение "0,5 х размер ячейки" за пределами данных ввода и соответствуют величине, кратной "0,5 х размер ячейки". Максимум X и Y, а также Количество ячеек рассчитываются таким образом, что внешние грани конечной ячейки также расширяются как минимум на значение "0,5 x размер ячейки" за пределами данных ввода. (Другими словами, сеть всегда расширяется на значение "0,5/1,0 х размер ячейки" во всех направлениях за пределами данных ввода.) В режиме Из файла ввода это производится автоматически, а в режиме Определенная пользователем вам необходимо активировать эту возможность, дважды щелкнув мышью по полю Минимум и Максимум.

Количество ячеек

Если опция Количество ячеек активирована, вся строка функции Размер ячеек становится неактивной (значения продолжают обновляться). Размер ячеек X и Y, а также временное количество ячеек X и Y, рассчитываются таким образом, чтобы они точно совпадали с границами данных ввода. После этого ко временному количеству ячеек добавляется одна дополнительная ячейка, и все определение сетки сдвигается на значение "0,5 х размер ячейки" в южно-западном направлении. Сетка всегда расширяется на значение "0,5 х размер ячейки" во всех направлениях за пределами вводных данных. В режиме Из файла ввода это производится автоматически, а в режиме Определенная пользователем вам необходимо активировать эту возможность, дважды щелкнув по полю Минимум и Максимум.
